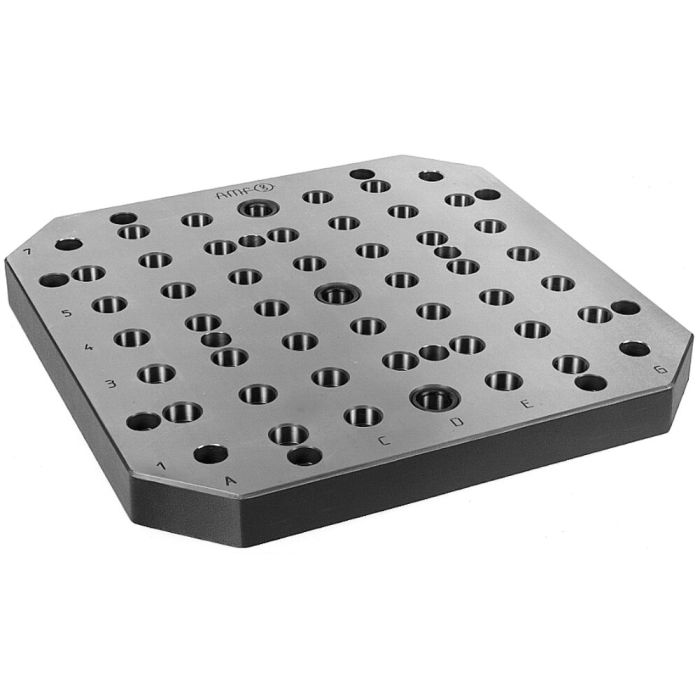

Aufspann-Palette
Spanngewinde M16, Raster 50 mm, Größe 400x400 mm
- Kaufen Sie für und sparen Sie %
| Bestell-Nr. | Artikel-Nr. | Z1 x R | Z2 x R | Anzahl Positionierbohrungen | Gewicht
[kg] | Verfügbarkeit | Ihr Preis |
| 87007 | 6361D-400x400-2 | 300 | 300 | 43 | 42 | | |
| 87049 | 6361D-400x500-2 | 300 | 400 | 56 | 53 | | |
| 87080 | 6361D-500x500-2 | 400 | 400 | 75 | 68 | | |
| 87122 | 6361D-500x630-2 | 400 | 500 | 92 | 83 | | |
| 87163 | 6361D-630x630-2 | 500 | 500 | 111 | 130 | | |
| 87205 | 6361D-630x800-2 | 500 | 700 | 150 | 163 | | |
| 87247 | 6361D-800x800-2 | 700 | 700 | 202 | 252 | | |
| 87288 | 6361D-800x1000-2 | 700 | 900 | 261 | 318 | | |
| | | | | | | |
| Bestell-Nr. | Größe AxB | H | Toleranz H | ØN | ØP | Richtbohrungen L1 ±0,013 | Richtbohrungen L3 ±0,013 | ØS | J | T1 ±0,2 | T2 ±0,2 | T3 ±0,2 | T5 ±0,2 | U1 ±0,2 | U2 ±0,2 | U3 ±0,2 | U4 ±0,2 |
| 87007 | 400x400 | 38 | ± 0,02 | 20F7 | 20F7 | 150 | - | 13 | 50 | 150 | 100 | 175 | 25 | 150 | 175 | 100 | 25 |
| 87049 | 400x500 | 38 | ± 0,02 | 20F7 | 20F7 | 150 | 200 | 13 | 50 | 150 | 100 | 175 | 25 | 200 | 175 | 100 | 25 |
| 87080 | 500x500 | 38 | ± 0,02 | 20F7 | 20F7 | 200 | - | 13 | 60 | 200 | 100 | 225 | 25 | 200 | 225 | 100 | 25 |
| 87122 | 500x630 | 38 | ± 0,02 | 20F7 | 20F7 | 200 | 200 | 13 | 60 | 200 | 100 | 225 | 25 | 200 | 225 | 100 | 25 |
| 87163 | 630x630 | 47 | ± 0,03 | 25F7 | 25F7 | 200 | - | 17 | 70 | 200 | 100 | 300 | 100 | 200 | 300 | 100 | 100 |
| 87205 | 630x800 | 47 | ± 0,03 | 25F7 | 25F7 | 200 | 300 | 17 | 70 | 200 | 100 | 300 | 100 | 200 | 300 | 100 | 100 |
| 87247 | 800x800 | 57 | ± 0,035 | 25F7 | 25F7 | 300 | - | 17 | 100 | 300 | 100 | 300 | 100 | 300 | 300 | 100 | 100 |
| 87288 | 800x1000 | 57 | ± 0,035 | 25F7 | 25F7 | 300 | 400 | 17 | 100 | 300 | 100 | 300 | 100 | 300 | 300 | 100 | 100 |
| | | | | | | | | | | | | | | | | |
Merkmal:
Spanngewinde (M): M16 Rasterabstand (R): 50 mm ± 0,01 mm Rasterbohrung (D): Ø 22F7 Rasterbohrung (E): 13 Parallelität: 0,01/200 mm (in befestigtem Zustand) Aufspannflächen: nach Nitrierung geschliffen Härte: 700-100 HV1 plasmanitriert Werkstoff: Einsatzstahl Richtbohrung und Mittenbohrung: mit gehärteten Buchsen nach DIN 179 Kontur: autogen geschnitten/gesägt
Mehr Informationen | Bestell-Nr. | 87007 |
|---|
| Gewicht | 42 Kg |
|---|
