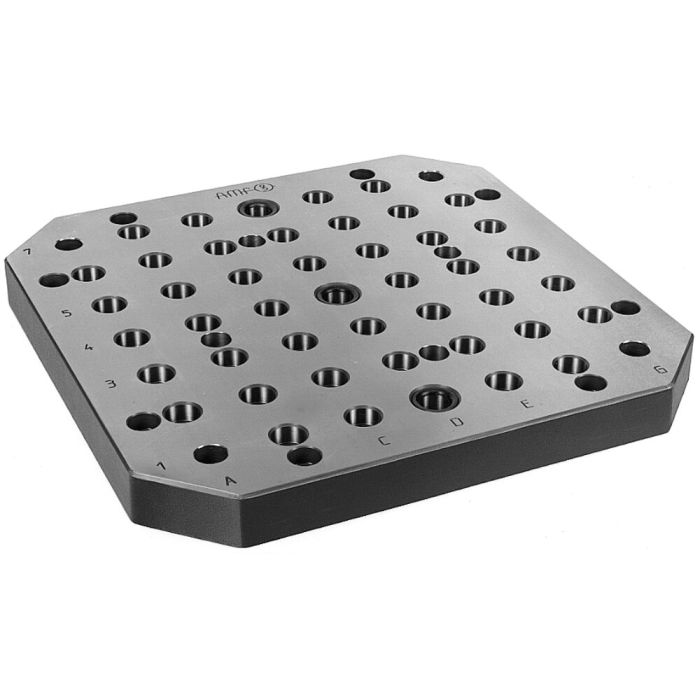

Aufspann-Palette

Spanngewinde M16, Raster 50 mm, Größe 630x800 mm

Bestell-Nr.

87205

Produktvarianten

Bestell-Nr.	Artikel-Nr.	Z1 x R	Z2 x R	Anzahl Positionierbohrungen	Gewicht [kg]
87007	6361D-400x400-2	300	300	43	42
87049	6361D-400x500-2	300	400	56	53
87080	6361D-500x500-2	400	400	75	68
87122	6361D-500x630-2	400	500	92	83
87163	6361D-630x630-2	500	500	111	130
87205	6361D-630x800-2	500	700	150	163
87247	6361D-800x800-2	700	700	202	252
87288	6361D-800x1000-2	700	900	261	318

Bestell-Nr.	Größe AxB	H	Toleranz H	ØN	ØP	Richtbohrungen L1 ±0,013	Richtbohrungen L3 ±0,013	ØS	J	T1 ±0,2	T2 ±0,2	T3 ±0,2	T5 ±0,2	U1 ±0,2	U2 ±0,2	U3 ±0,2	U4 ±0,2
87007	400x400	38	± 0,02	20F7	20F7	150	-	13	50	150	100	175	25	150	175	100	25
87049	400x500	38	± 0,02	20F7	20F7	150	200	13	50	150	100	175	25	200	175	100	25
87080	500x500	38	± 0,02	20F7	20F7	200	-	13	60	200	100	225	25	200	225	100	25
87122	500x630	38	± 0,02	20F7	20F7	200	200	13	60	200	100	225	25	200	225	100	25
87163	630x630	47	± 0,03	25F7	25F7	200	-	17	70	200	100	300	100	200	300	100	100
87205	630x800	47	± 0,03	25F7	25F7	200	300	17	70	200	100	300	100	200	300	100	100
87247	800x800	57	± 0,035	25F7	25F7	300	-	17	100	300	100	300	100	300	300	100	100
87288	800x1000	57	± 0,035	25F7	25F7	300	400	17	100	300	100	300	100	300	300	100	100

Details

Merkmal:
Spanngewinde (M): M16 Rasterabstand (R): 50 mm ± 0,01 mm Rasterbohrung (D): Ø 22F7 Rasterbohrung (E): 13 Parallelität: 0,01/200 mm (in befestigtem Zustand) Aufspannflächen: nach Nitrierung geschliffen Härte: 700-100 HV1 plasmanitriert Werkstoff: Einsatzstahl Richtbohrung und Mittenbohrung: mit gehärteten Buchsen nach DIN 179 Kontur: autogen geschnitten/gesägt

Technische Spezifikation

Mehr Informationen
Bestell-Nr.	87205
Gewicht	163 Kg

CAD

Downloads

Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.

Bereich	Sprache	Dateiname	Dateityp	Größe

Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
