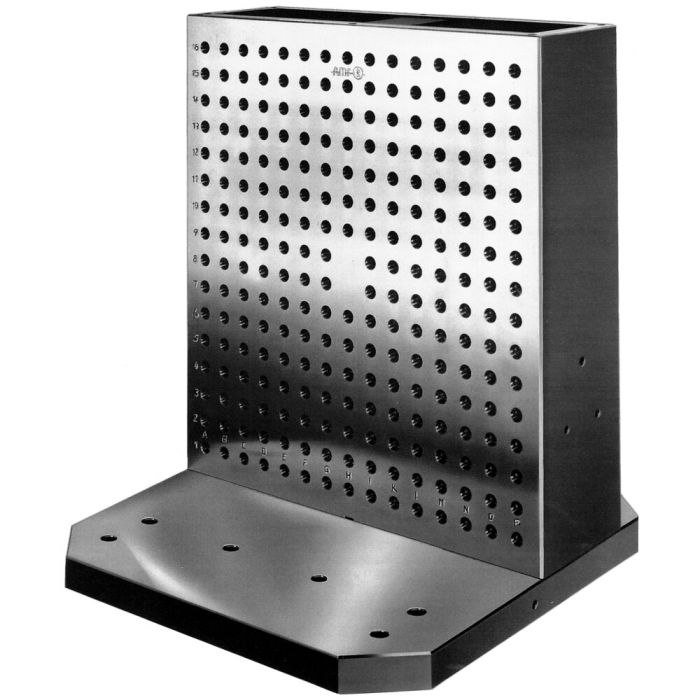

Aufspann-Winkel, einfach
Spanngewinde M12, Raster 40 mm, Größe 500x580 mm
Bestell-Nr.
88161
Merkmal:
Spanngewinde (M): M12 Rasterabstand (R): 40 mm ± 0,01 mm Rasterbohrung (D): Ø 16F7 Rasterbohrung (E): 12 mm Rechtwinkligkeit: 0,01/200 mm Aufspannfläche: nach Nitrierung geschliffen Härte: 700-100 HV1 Werkstoff: Einsatzstahl Richtbohrung und Mittenbohrung: mit gehärteten Buchsen nach DIN 179 bei Grundfläche Grundfläche: mit Lochbild gemäß Tabelle bzw. Zeichnung passend für Maschinentisch nach DIN 55201
| Bestell-Nr. | 88161 |
|---|---|
| Gewicht | 242 Kg |
