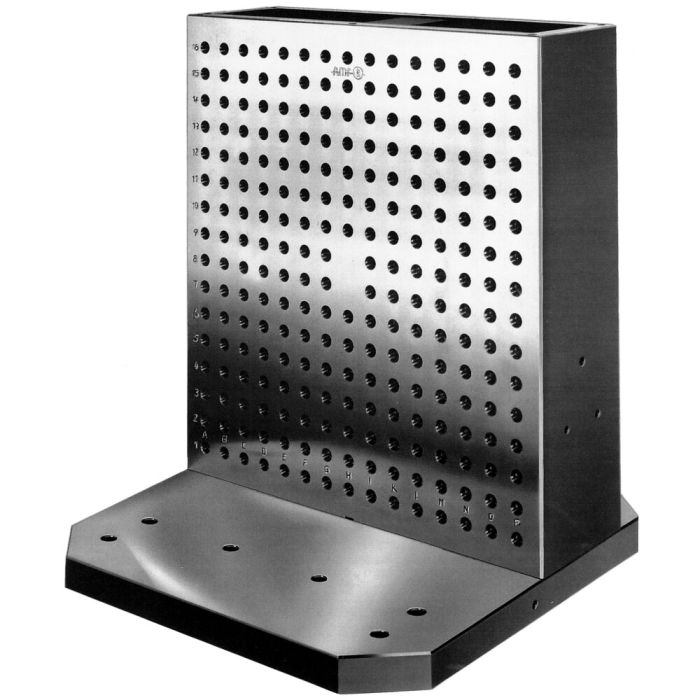

Aufspann-Winkel, einfach
Spanngewinde M16, Raster 50 mm, Größe 800x920 mm
Bestell-Nr.
88211
Merkmal:
Spanngewinde (M): M16 Rasterabstand (R): 50 mm ± 0,01 mm Rasterbohrung (D): Ø 22F7 Rasterbohrung (E): 13 mm Rechtwinkligkeit: 0,01/200 mm Aufspannfläche: nach Nitrierung geschliffen Härte: 700-100 HV1 Werkstoff: Einsatzstahl Richtbohrung und Mittenbohrung: mit gehärteten Buchsen nach DIN 179 bei Grundfläche Grundfläche: mit Lochbild gemäß Tabelle bzw. Zeichnung, passend für Maschinentisch nach DIN 55201
| Bestell-Nr. | 88211 |
|---|---|
| Gewicht | 723 Kg |
