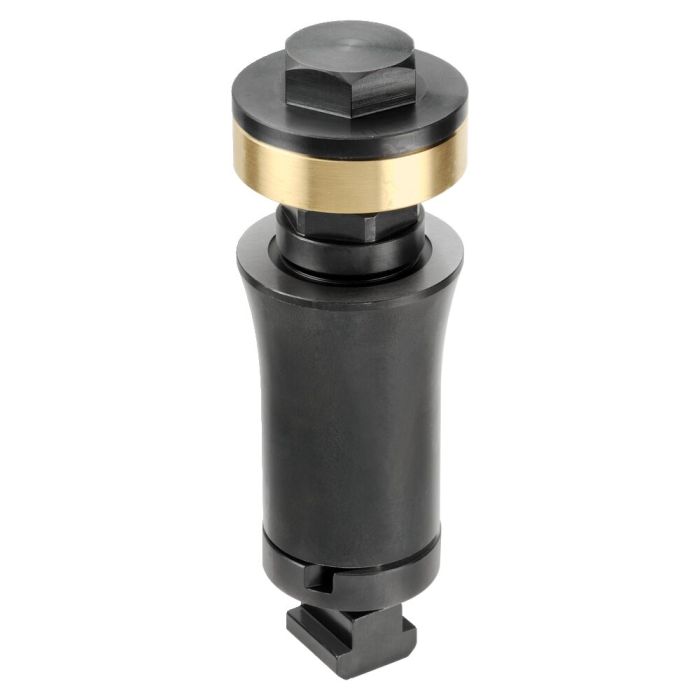

Aufspannbolzen
Anwendung:
- Die Aufspannbolzen werden mittels Nutenstein auf dem Maschinentisch befestigt.
- Durch betätigen der Vorspannmutter SW 27 mm wird der Aufspannbolzen auf dem Nutentisch fixiert.
- Gespannt wird durch die Schraube SW 27 mm aus vergütetem Stahl.
- Beschädigungen am Werkstück verhindert ein Spannring aus Messing.
Hinweis:
- Geeignet für Werkstückdicken von 8 bis 40 mm
- Auflagehöhe 80 mm
- Zusätzlich sind Zwischenelemente mit 25 mm und 50 mm zur Vergößerung der Auflagehöhe erhältlich
Vorteil:
- Reduzierung der Rüstkosten durch Einsparung von Rüstzeit und Rüstelementen
- Optimale Nutzung des Maschinentisches
- Erhöhtes Spannen von flachen Werkstücken um Bohrungen, Gewinde und Nuten einzubringen
| Bestell-Nr. | 568987 |
|---|---|
| Produkttyp | Aufspannbolzen |
| Min. Höhe [mm] | 148 |
| Max. Höhe [mm] | 180 |
| Gewicht [g] | 1310 |
