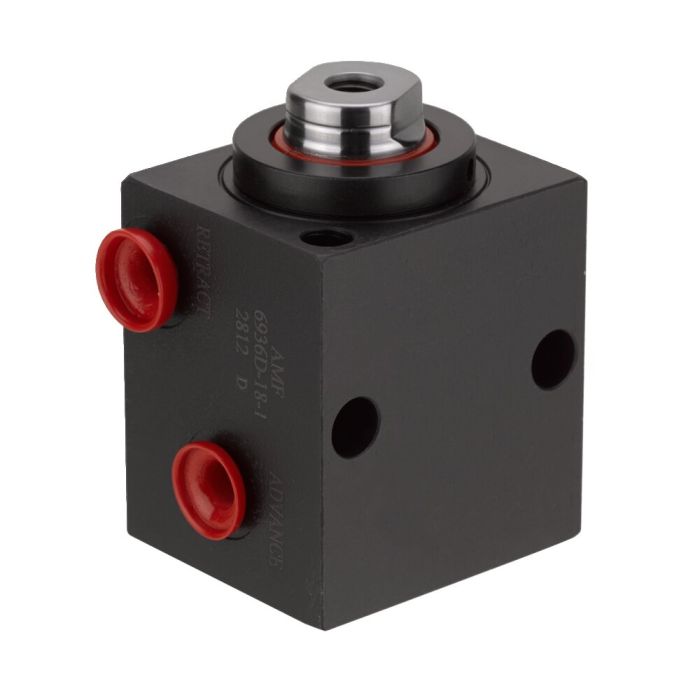

Blockzylinder

Max. Betriebsdruck 350 bar, max. Spannkraft 17,8 kN, max. Hub 25,5 mm, doppelt wirkend

Bestell-Nr.

68213

Bestell-Nr.	Artikel-Nr.	Druckkraft bei 100 bar [kN]	Druckkraft bei 350 bar [kN]	Zugkraft bei 100 bar [kN]	Zugkraft bei 350 bar [kN]	Hub B [mm]	Vol. VH [cm³]	Kolbenfläche VH [cm²]	Kolbenfläche RH [cm²]	Gewicht [g]
68155	6936D-10-1	2,9	10,1	1,6	5,6	6,5	1,9	2,9	1,6	467
68171	6936D-10-2	2,9	10,1	1,6	5,6	19,0	5,7	2,9	1,6	644
68197	6936D-18-1	5,1	17,8	1,7	6,0	12,5	6,5	5,1	1,7	463
68213	6936D-18-2	5,1	17,8	1,7	6,0	25,5	13,0	5,1	1,7	1030
68239	6936D-18-3	5,1	17,8	1,7	6,0	51,0	26,0	5,1	1,7	1397
68254	6936D-40-1	11,4	39,9	5,0	17,5	12,5	14,5	11,4	5,0	1225
68270	6936D-40-2	11,4	39,9	5,0	17,5	25,5	29,0	11,4	5,0	1447
68296	6936D-40-3	11,4	39,9	5,0	17,5	51,0	58,0	11,4	5,0	1851

Bestell-Nr.	A	C	D	ØE	F	G	ØH	J	K	L	M	N	P	ØQ	S	SW	T	V	W	X x Tiefe	ØY	Z	AA	AB	AC
68155	60	46,5	7,5	7	-	23,5	12,2	33,5	5,5	51	33,5	16,5	23	7	8	11	14	16	28,5	M6x11	27	9,5	28	9,5	-
68171	79	66	7,5	7	-	23,5	12,2	33,5	5,5	51	33,5	16,5	23	7	8	11	14	16	28,5	M6x11	27	9,5	47	9,5	-
68197	71	57	8	9	-	26,5	20,1	38	6,5	51	38	19	25,5	7	16	17	22	32	44,5	M8x11	35	12,5	28,5	8	14,5
68213	84	69,5	8	9	-	26,5	20,1	38	6,5	51	38	19	25,5	7	16	17	22	32	44,5	M8x11	35	12,5	41	8	14,5
68239	112,5	98,5	8	9	41	26,5	20,1	38	6,5	51	38	19	25,5	7	16	17	22	32	44,5	M8x11	35	12,5	70	8	14,5
68254	73	57	10	9	-	26,5	28,2	51	9	63,5	48	24	31,5	9	17,5	25	25,5	35,5	51	M12x13	44,5	12,5	28,5	8	17,5
68270	86	69,5	10	9	-	26,5	28,2	51	9	63,5	48	24	31,5	9	17,5	25	25,5	35,5	51	M12x13	44,5	12,5	41	8	17,5
68296	114,5	98,5	10	9	41	26,5	28,2	51	9	63,5	48	24	31,5	9	17,5	25	25,5	35,5	51	M12x13	44,5	12,5	70	8	17,5

Details

Ausführung:
Zylindermantel aus Stahl, gehärtet und brüniert. Kolben und Kolbenstange einsatzgehärtet und geschliffen. Kolbenstange mit Innengewinde. Abstreifer an der Kolbenstange.

Anwendung:
Universeller Anbau an Vorrichtungen durch Befestigungsbohrungen. Universelles Element zum Spannen, Drücken, Klemmen, Nieten und Stanzen.

Merkmal:
Jede Zylindergröße in verschiedenen Hublängen lieferbar. Längs- und Querbohrungen in einer Ausführung. In das Innengewinde der Kolbenstange können verschiedene Druckstücke befestigt werden.

Hinweis:
Bei Inbetriebnahme auf einwandfreie Entlüftung achten. Bei Betriebsdrücken über 100 bar müssen die Zylinder bei der Befestigung über die Querbohrungen am Zylinderboden abgestützt werden. Zur Befestigung müssen Schrauben der Festigkeitsklassen 12.9 verwendet werden.

VH = Vorhub, RH = Rückhub

Technische Spezifikation

Mehr Informationen
Bestell-Nr.	68213
Max. Spannkraft [kN]	17.8
Max. Betriebsdruck [bar]	350
Betätigungsart	Doppelwirkend
Hub [mm]	25.5
Gewicht	1030 g

CAD

Downloads

Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.

Bereich	Sprache	Dateiname	Dateityp	Größe

Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
