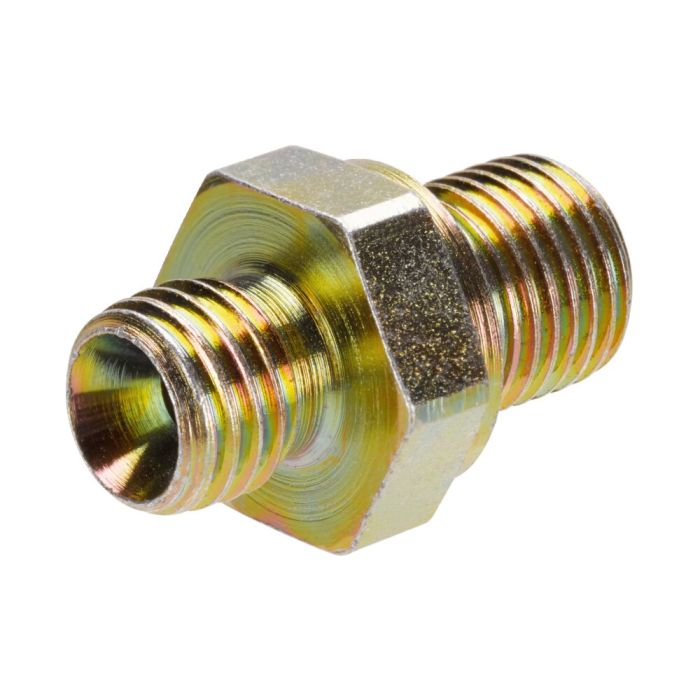

Einschraubstutzen
Max. Betriebsdruck 400 bar, Innen Ø 4 mm, Gewinde G1/8
Bestell-Nr.
69302
Ausführung:
Abdichtung des Zollgewindes durch Dichtkante nach DIN 3852-2 Form B. Abdichtung durch Dichtkegel X nach ISO 8434-1 (24°-Kegel) bzw. 8434-6 (60°-Kegel). Zur Abdichtung der Einschraubseite ist es möglich einen Kupferdichtring DIN 7603 Form A zu verwenden, die Anspiegelung des Einschraubloches wird so nicht beschädigt.
Hinweis:
Achtung: Kein Teflonband verwenden! Kupferdichtring 1/8 Bestell-Nr. 69815 Kupferdichtring 1/4 Bestell-Nr. 69823
| Bestell-Nr. | 69302 |
|---|---|
| Produkttyp | Verschraubungen |
| Max. Betriebsdruck [bar] | 400 |
| Ölanschluss | Gewinde |
| Gewicht | 15 g |
