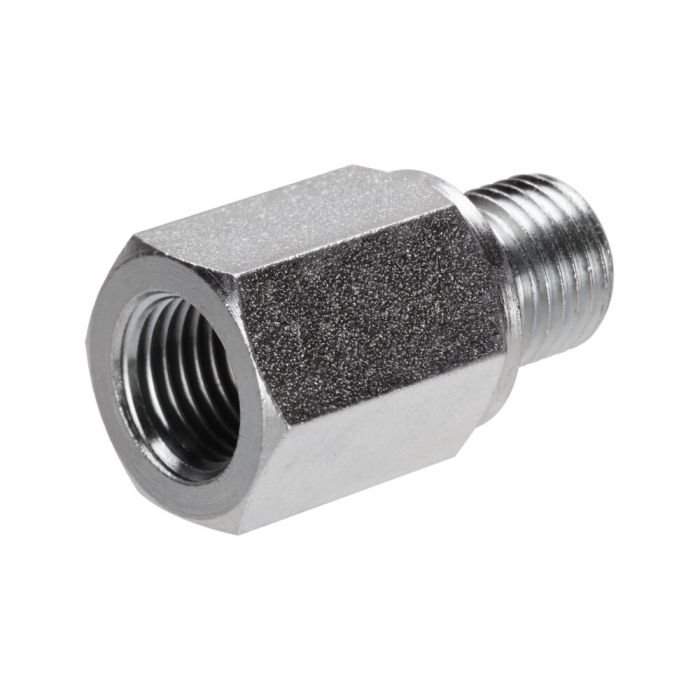

Übergangsstutzen
Max. Betriebsdruck 400 bar, Innen Ø 4 mm, Gewinde G1/4 auf M12x1,5
Bestell-Nr.
69609
Ausführung:
Abdichtung des Übergangstutzens (Außengewinde) nach DIN 3852 Form A mit Dichtring nach DIN 7603 Form A. Abdichtung: Schlauch- bzw. rohranschlussseitig mit 60°-Kegelstutzen nach ISO 8434-6.
Hinweis:
Achtung: Kein Teflonband verwenden! Kupferdichtring 1/8 Bestell-Nr. 69815 Kupferdichtring 1/4 Bestell-Nr. 69823
| Bestell-Nr. | 69609 |
|---|---|
| Produkttyp | Verschraubungen |
| Max. Betriebsdruck [bar] | 400 |
| Ölanschluss | Gewinde |
| Gewicht | 30 g |
