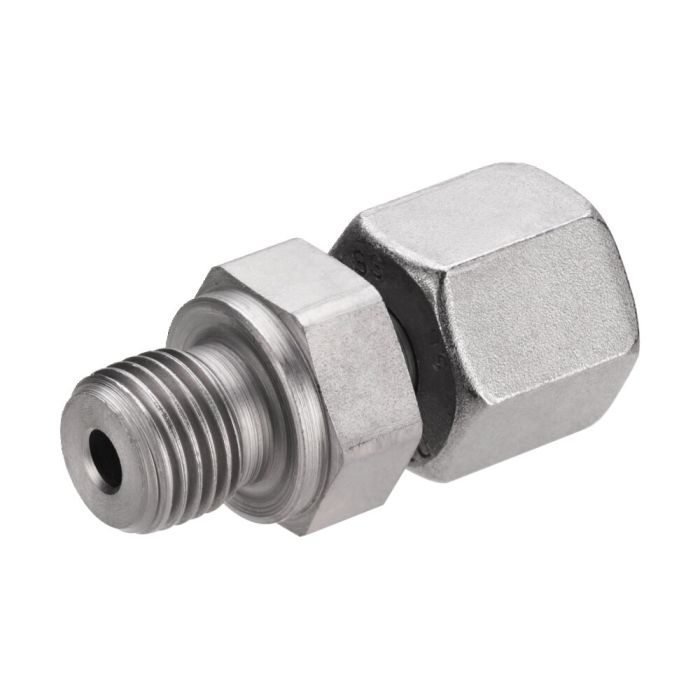

Gerader Einschraubstutzen, schwere Reihe
Für Stahlrohre ø außen 8 mm, ø innen 4 mm, mit Schneidring, max. Betriebsdruck 630 bar
Bestell-Nr.
160184
Ausführung:
Abdichtung der Rohrverschraubung mit Schneidring nach ISO 8434-1 / DIN 2353. Abdichtung des Außengewindes durch Dichtkante nach DIN 3852-2 Form B. Abdichtung des Außengewindes kann auch mit Kupferdichtring nach DIN 7603 Form A erfolgen, so ist eine Mehrfachnutzung des Einschraubloches möglich.
Hinweis:
Achtung: Kein Teflonband verwenden! Kupferdichtring 1/4 Bestell-Nr. 69823
| Bestell-Nr. | 160184 |
|---|---|
| Produkttyp | Verschraubungen |
| Max. Betriebsdruck [bar] | 630 |
| Ölanschluss | Gewinde, Rohr |
| Gewicht | 50 g |
