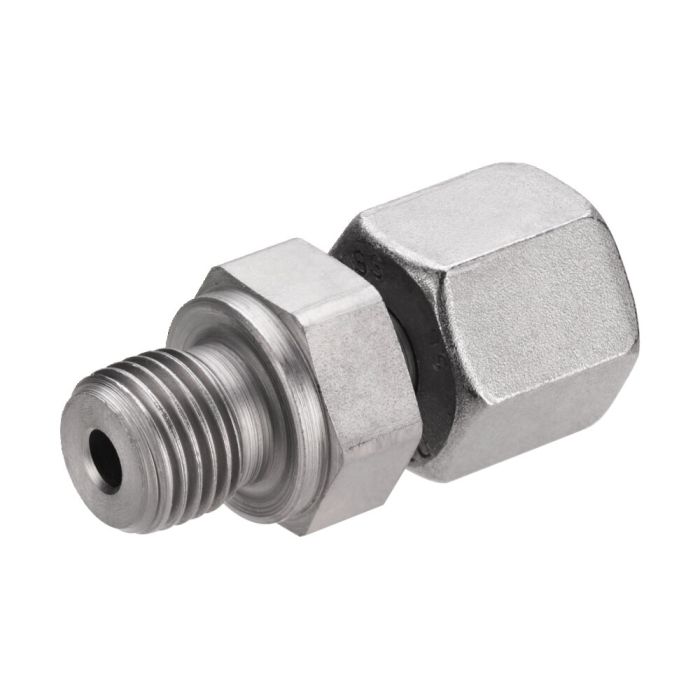

Gerader Einschraubstutzen, leichte Reihe
Für Stahlrohre ø außen 6 mm, ø innen 3 mm, mit Schneidring, max. Betriebsdruck 315 bar
Bestell-Nr.
320689
Ausführung:
Abdichtung der Rohrverschraubung mit Schneidring nach ISO 8434-1 / DIN 2353. Abdichtung des Außengewindes durch Dichtkante nach DIN 3852-2 Form B. Abdichtung des Außengewindes kann auch mit Kupferdichtring nach DIN 7603 Form A erfolgen, so ist eine Mehrfachnutzung des Einschraubloches möglich.
Hinweis:
Achtung: Kein Teflonband verwenden! Kupferdichtring 1/8 Bestell-Nr. 69815
| Bestell-Nr. | 320689 |
|---|---|
| Produkttyp | Verschraubungen |
| Max. Betriebsdruck [bar] | 315 |
| Ölanschluss | Gewinde, Rohr |
| Gewicht | 25 g |
