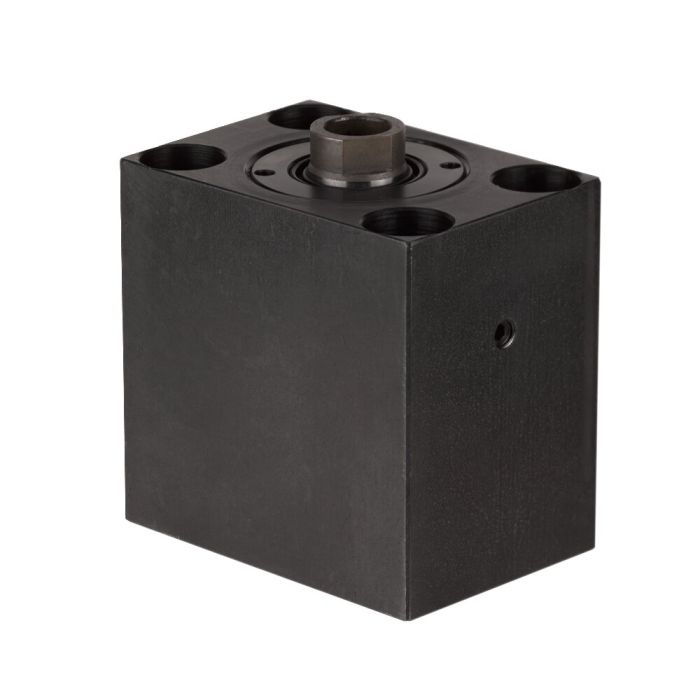

Blockzylinder mit O-Ring-Anschluss bodenseitig

Max. Betriebsdruck 500 bar, max. Spannkraft 40 kN, max. Hub 50 mm, doppelt wirkend

Bestell-Nr.

298497

Bestell-Nr.	Artikel-Nr.	Druckkraft bei 100 bar [kN]	Druckkraft bei 500 bar [kN]	Zugkraft bei 100 bar [kN]	Zugkraft bei 500 bar [kN]	Hub H [mm]	Vol. Druck [cm³]	Vol. Zug [cm³]	Kolben-Ø [mm]	Gewicht [g]
294884	6926D-78-20	19,6	98,0	11,6	58,0	25	49,0	29,0	50	4380
298307	6926D-50-21	12,5	62,5	7,6	38,0	50	62,5	38,0	40	3590
298497	6926D-32-21	8,0	40,0	4,9	24,5	50	40,0	24,5	32	2630
298513	6926D-20-21	5,0	25,0	2,9	14,5	50	25,0	14,5	25	1800
298521	6926D-12-20	3,1	15,5	1,6	8,0	16	5,0	3,2	20	880
319517	6926D-50-20	12,5	62,5	7,6	38,0	25	31,4	19,1	40	2760
328138	6926D-125-25	31,1	155,5	18,6	93,0	100	311,0	186,0	63	14500
328286	6926D-8-21	2,0	10,0	1,2	6,0	50	10,0	6,0	16	1330
328302	6926D-8-25	2,0	10,0	1,2	6,0	100	20,0	12,0	16	2200
328328	6926D-12-25	3,1	15,5	1,6	8,0	100	31,0	20,0	20	2300
328344	6926D-20-25	5,0	25,0	2,9	14,5	100	50,0	29,0	25	3100
328369	6926D-32-25	8,0	40,0	4,9	24,5	100	80,0	49,0	32	4500
328377	6926D-12-21	3,1	15,5	1,6	8,0	50	15,5	10,0	20	1380
328385	6926D-50-25	12,5	62,5	7,6	38,0	100	125,0	76,0	40	5800
328401	6926D-78-21	19,6	98,0	11,6	58,0	50	98,0	58,0	50	5520
328427	6926D-78-25	19,6	98,0	11,6	58,0	100	196,0	116,0	50	8500
328443	6926D-125-20	31,1	155,5	18,6	93,0	30	93,5	55,8	63	7900
328468	6926D-125-21	31,1	155,5	18,6	93,0	63	196,0	117,0	63	9280
330522	6926D-20-20	5,0	25,0	2,9	14,5	20	9,8	5,8	25	1220
442319	6926D-32-20	8,0	40,0	4,9	24,5	25	20,0	12,2	32	1990
454793	6926D-8-20	2,0	10,0	1,2	6,0	16	3,2	1,9	16	820

Bestell-Nr.	A	B	C	ØE	L	N x Tiefe	ØP	Q	ØR x T	S	U	ØW	OR-1 O-Ring Best.-Nr.
294884	100	90	75	32	10	M20x30	6,0	76	10,8x1,1	27	45	13,0	161554
298307	85	104	63	25	10	M16x25	6,0	63	9,8x1,1	22	40	10,5	537969
298497	75	100	55	20	10	M12x15	5,0	55	9,8x1,1	17	35	10,5	537969
298513	65	94	45	16	7	M10x15	4,0	50	9,8x1,1	13	30	8,5	537969
298521	60	61	35	14	7	M8x15	3,5	40	9,8x1,1	10	22	6,5	537969
319517	85	79	63	25	10	M16x25	6,0	63	9,8x1,1	22	40	10,5	537969
328138	125	172	95	40	14	M27x40	8,0	95	13,8x1,5	36	65	17,0	492264
328286	60	91	35	10	6	M6x12	3,5	40	9,8x1,1	8	22	6,5	537969
328302	60	144	35	10	6	M6x12	3,5	40	9,8x1,1	8	22	6,5	537969
328328	60	148	35	14	7	M8x15	3,5	40	9,8x1,1	10	22	6,5	537969
328344	65	144	45	16	7	M10x15	4,0	50	9,8x1,1	13	30	8,5	537969
328369	75	150	55	20	10	M12x15	5,0	55	9,8x1,1	17	35	10,5	537969
328377	60	95	35	14	7	M8x15	3,5	40	9,8x1,1	10	22	6,5	537969
328385	85	154	63	25	10	M16x25	6,0	63	9,8x1,1	22	40	10,5	537969
328401	100	115	75	32	10	M20x30	6,0	76	10,8x1,1	27	45	13,0	161554
328427	100	165	75	32	10	M20x30	6,0	76	10,8x1,1	27	45	13,0	161554
328443	125	102	95	40	14	M27x40	8,0	95	13,8x1,5	36	65	17,0	492264
328468	125	135	95	40	14	M27x40	8,0	95	13,8x1,5	36	65	17,0	492264
330522	65	64	45	16	7	M10x15	4,0	50	9,8x1,1	13	30	8,5	537969
442319	75	75	55	20	10	M12x15	5,0	55	9,8x1,1	17	35	10,5	537969
454793	60	56	35	10	6	M6x12	3,5	40	9,8x1,1	8	22	6,5	537969

Details

Ausführung:
Zylindermantel aus Stahl, brüniert.
Kolben und Kolbenstange einsatzgehärtet und geschliffen. Tandem-Abdichtung sowie Abstreifer an der Kolbenstange. Kolbenstange mit Innengewinde. Ölzufuhr über Ölkanal im Vorrichtungskörper.

Merkmal:
Universeller Anbau an Vorrichtungen durch Befestigungsbohrungen.
Jede Zylindergröße ist mit drei verschiedenen Hüben verfügbar.

Hinweis:
Maximale Verfahrgeschwindigkeit 0,5 m/s.
Zur Befestigung müssen Schrauben der Festigkeitsklassen 12.9 verwendet werden.
Nicht tolerierte Maße nach DIN ISO 2768 mittel.

Auf Anfrage:
Weitere Größen sind auf Anfrage lieferbar.
