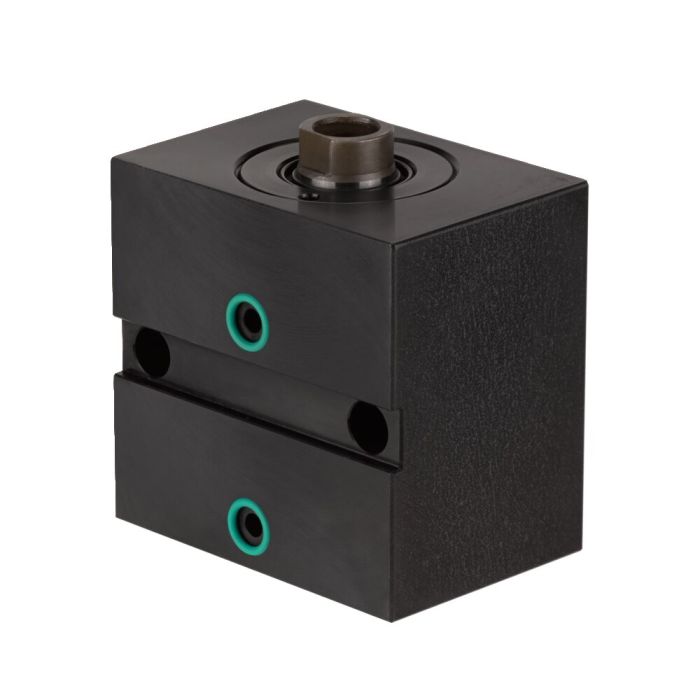

Blockzylinder mit O-Ring-Anschluss seitlich

Max. Betriebsdruck 500 bar, max. Spannkraft 40 kN, max. Hub 50 mm, doppelt wirkend

Bestell-Nr.

443143

Bestell-Nr.	Artikel-Nr.	Druckkraft bei 100 bar [kN]	Druckkraft bei 500 bar [kN]	Zugkraft bei 100 bar [kN]	Zugkraft bei 500 bar [kN]	Hub H [mm]	Vol. Druck [cm³]	Vol. Zug [cm³]	Kolben-Ø [mm]	Gewicht [g]
278903	6926D-32-10	8,0	40,0	4,9	24,5	25	20,0	12,2	32	2200
319491	6926D-20-11	5,0	25,0	2,9	14,5	50	25,0	14,5	25	1980
328146	6926D-8-15	2,0	10,0	1,2	6,0	100	20,0	12,0	16	2200
328161	6926D-12-15	3,1	15,5	1,6	8,0	100	31,0	20,0	20	2300
328187	6926D-78-11	19,6	98,0	11,6	58,0	50	98,0	58,0	50	5940
328203	6926D-78-15	19,6	98,0	11,6	58,0	100	196,0	116,0	50	8500
328229	6926D-125-10	31,1	155,5	18,6	93,0	30	93,5	55,8	63	8440
328245	6926D-125-11	31,1	155,5	18,6	93,0	63	196,0	117,0	63	11041
328260	6926D-125-15	31,1	155,5	18,6	93,0	100	311,0	186,0	63	14500
328310	6926D-12-10	3,1	15,5	1,6	8,0	16	5,0	3,2	20	950
328336	6926D-20-15	5,0	25,0	2,9	14,5	100	50,0	29,0	25	3100
328351	6926D-78-10	19,6	98,0	11,6	58,0	25	49,0	29,0	50	4700
328435	6926D-8-11	2,0	10,0	1,2	6,0	50	10,0	6,0	16	1420
330332	6926D-20-10	5,0	25,0	2,9	14,5	20	9,8	5,8	25	1340
349654	6926D-50-15	12,5	62,5	7,6	38,0	100	125,0	76,0	40	5800
441964	6926D-50-10	12,5	62,5	7,6	38,0	25	31,4	19,1	40	2970
443143	6926D-32-11	8,0	40,0	4,9	24,5	50	40,0	24,5	32	2910
455279	6926D-50-11	12,5	62,5	7,6	38,0	50	62,5	38,0	40	3860
476895	6926D-8-10	2,0	10,0	1,2	6,0	16	3,2	1,9	16	880
485458	6926D-32-15	8,0	40,0	4,9	24,5	100	80,0	49,0	32	4500
487900	6926D-12-11	3,1	15,5	1,6	8,0	50	15,5	10,0	20	1470

Bestell-Nr.	A	B	C	ØE	F	K	L	M	N x Tiefe	ØP	Q	ØR x T	S	ØW	X	Y	Z	OR-1 O-Ring Best.-Nr.
278903	75	75	55	20	38	-	10	10	M12x15	5	55	9,8x1,1	17	10,5	3	12	25	537969
319491	65	94	45	16	33	26	7	7,5	M10x15	4	50	9,8x1,1	13	8,5	2	10	21	537969
328146	60	144	35	10	30	24,5	6	7	M6x12	3,5	30	9,8x1,1	8	6,5	2	8	20,5	537969
328161	60	148	35	14	30	26	7	7,5	M8x15	3,5	40	9,8x1,1	10	6,5	2	8	20,5	537969
328187	100	115	75	32	44	30	10	13	M20x30	6	76	10,8x1,1	27	13	5	16	29,5	161554
328203	100	165	75	32	44	30	10	13	M20x30	6	76	10,8x1,1	27	13	5	16	29,5	161554
328229	125	102	95	40	50	-	14	16	M27x40	8	95	13,8x1,5	36	17	5	20	32	492264
328245	125	135	95	40	50	41	14	16	M27x40	8	95	13,8x1,5	36	17	5	20	32	492264
328260	125	172	95	40	50	41	14	16	M27x40	8	95	13,8x1,5	36	17	5	20	32	492264
328310	60	61	35	14	30	-	7	7,5	M8x15	3,5	40	9,8x1,1	10	6,5	2	8	20,5	537969
328336	65	144	45	16	33	26	7	7,5	M10x15	4	50	9,8x1,1	13	8,5	2	10	21	537969
328351	100	90	75	32	44	-	10	13	M20x30	6	76	10,8x1,1	27	13	5	16	29,5	161554
328435	60	91	35	10	30	24,5	6	7	M6x12	3,5	30	9,8x1,1	8	6,5	2	8	20,5	537969
330332	65	64	45	16	33	-	7	7,5	M10x15	4	50	9,8x1,1	13	8,5	2	10	21	537969
349654	85	154	63	25	40	27	10	10	M16x25	6	63	9,8x1,1	22	10,5	3	12	27	537969
441964	85	79	63	25	40	-	10	10	M16x25	6	63	9,8x1,1	22	10,5	3	12	27	537969
443143	75	100	55	20	38	27	10	10	M12x15	5	55	9,8x1,1	17	10,5	3	12	25	537969
455279	85	104	63	25	40	27	10	10	M16x25	6	63	9,8x1,1	22	10,5	3	12	27	537969
476895	60	56	35	10	30	-	6	7	M6x12	3,5	30	9,8x1,1	8	6,5	2	8	20,5	537969
485458	75	150	55	20	38	27	10	10	M12x15	5	55	9,8x1,1	17	10,5	3	12	25	537969
487900	60	95	35	14	30	26	7	7,5	M8x15	3,5	40	9,8x1,1	10	6,5	2	8	20,5	537969

Details

Ausführung:
Zylindermantel aus Stahl, brüniert.
Kolben und Kolbenstange einsatzgehärtet und geschliffen. Tandem-Abdichtung sowie Abstreifer an der Kolbenstange. Kolbenstange mit Innengewinde. Ölzufuhr über Ölkanal im Vorrichtungskörper.

Merkmal:
Universeller Anbau an Vorrichtungen durch Befestigungsbohrungen.
Jede Zylindergröße ist mit drei verschiedenen Hüben verfügbar.

Hinweis:
Maximale Verfahrgeschwindigkeit 0,5 m/s.
Die Blockzylinder sind mit Nute für Passfeder ausgeführt. Bei Betriebsdrücken über 160 bar müssen die Zylinder über die Quernute oder am Zylinderboden abgestützt werden. Zur Befestigung müssen Schrauben der Festigkeitsklassen 12.9 verwendet werden.
Nicht tolerierte Maße nach DIN ISO 2768 mittel.

Auf Anfrage:
Weitere Größen sind auf Anfrage lieferbar.

Technische Spezifikation
