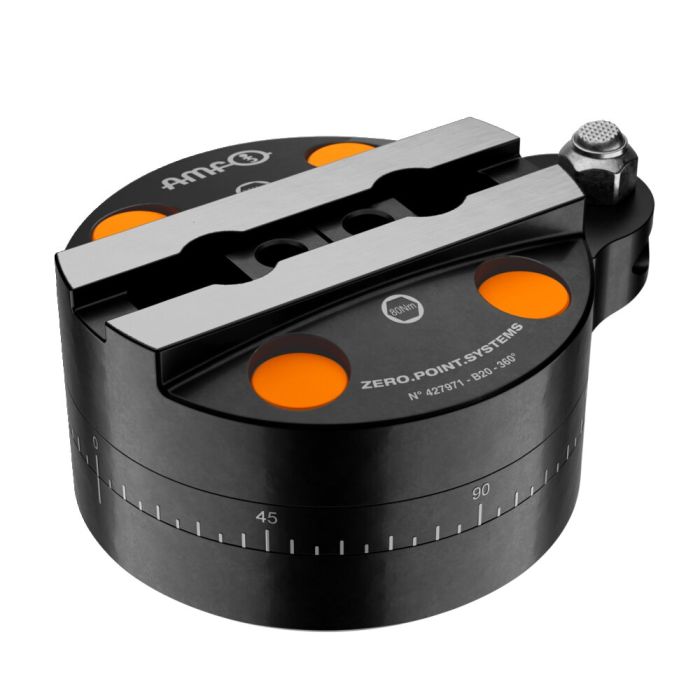

Drehbarer Adapter

Anwendung:
Der drehbare Adapter wird verwendet, um Spannelemente aus dem Katalog "Mechanische Spannelemente" auf den modularen Baukasten von AMF zu adaptieren. So kann mittels des modularen Systems die erste Aufspannung eines Werkstücks realisiert werden. Dazu gehören die Spannelemente 6472 Seitenspanner ohne Niederzug, 7600 Kraftspanner, 6498-12 Seitenspanner, 6417-80 Aufspannbolzen und 6418 Abstützelement.

Merkmal:
Der Adapter ist um 360° drehbar und erleichtert so die Ausrichtung und Installation auf dem Maschinentisch. Eine integrierte Abstützschraube dient als Werkstückauflage.

Hinweis:
Die Befestigungsschrauben sind im Lieferumfang enthalten.
Um den drehbaren Adapter auf die Zwischenelemente 6210Z und 6210IZ aufzuschrauben, nutzen Sie bitte den Adapter 6210AZ.

Vorteil:
Einfaches, schnelles und flexibles Aufspannen von komplexen Werkstückkonturen auf dem Maschinentisch. Besonders geeignet um Werkstücke auf die notwendige Bearbeitungshöhe in der Werkzeugmaschinen zu bringen und diese sicher zu spannen.
