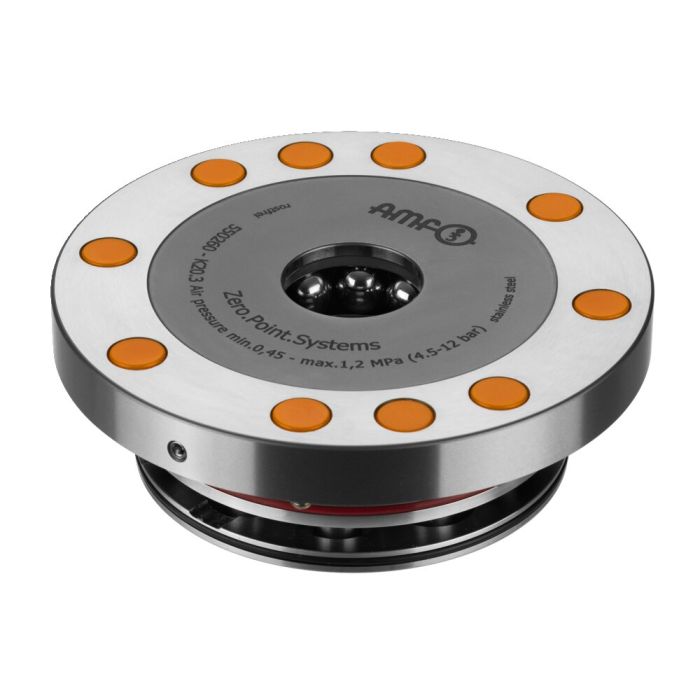

Einbau-Spannmodul für Automatisierungslösungen
Ausführung:
Zentrische Ausblasung, Auflagenkontrolle und Öffnungs- und Verriegelungskontrolle und Spannbolzenabfrage.
Anwendung:
Nullpunktspannsystem für Automatisierungslösungen zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.
Hinweis:
Verriegelungskontrolle: Staudruck bei verriegeltem Spannmodul, Durchfluss bei geöffnetem Spannmodul.
Öffnungskontrolle: Staudruck bei geöffnetem Spannmodul, Durchfluss bei verriegeltem Spannmodul.
Spannbolzenabfrage: Staudruck bei vorhandenem Spannbolzen, Durchfluss wenn Spannbolzen nicht vorhanden.
Auflagenkontrolle über die Ausblasfunktion: Staudruck bei aufliegender Wechselpalette.
Das Einbau-Spannmodul wird pneumatisch geöffnet und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitung ist jederzeit möglich (Modul ist drucklos gespannt).
Das Spannmodul hat sechs Anschlüsse:
1 = pneum. Öffnen
3 = pneum. Ausblasung
4 = pneum. Öffnungskontrolle Eingang
5 = Entlüftung
6 = pneum. Spannbolzenkontrolle Eingang
8 = pneum. Verriegelungskontrolle Eingang
* Bitte beachten Sie die Montageanleitung.
Auf Anfrage:
- Einbauzeichnungen
| Bestell-Nr. | 550260 |
|---|---|
| Produkttyp | Einbau-Spannmodul |
| Betriebsart | Pneumatisch |
| Größe Spannmodule | 20 |
| Haltekraft [kN] | 55 |
| Einzugs-/Verschlusskraft [kN] | 17 |
| Automatisierungsabfrage | Verriergelungskontrolle, Öffnungskontrolle, Auflagekontrolle, Spannbolzenabfrage |
| Gewicht | 2,6 Kg |
