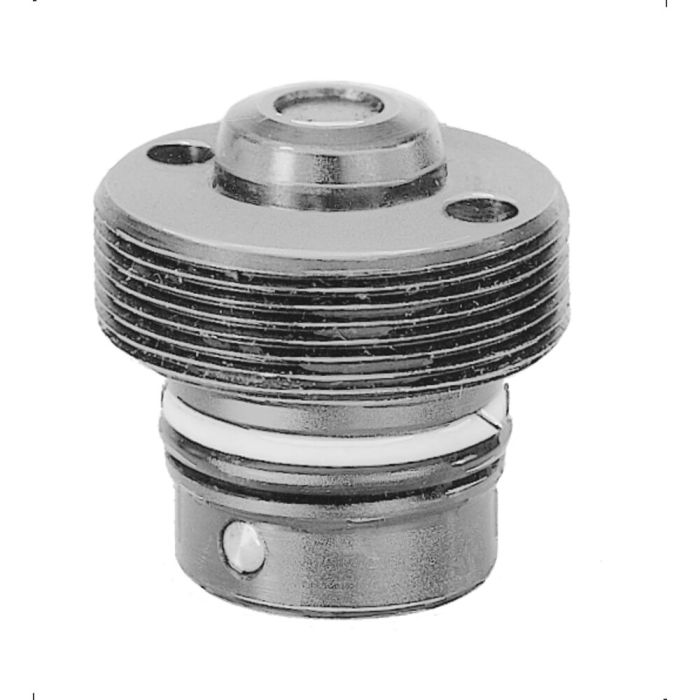

Einschraub-Kupplungsnippel
Max. Betriebsdruck 400 bar
Bestell-Nr.
430058
Anwendung:
Kupplungen dienen zur verlustfreien Übertragung von flüssigen oder gasförmigen Medien.
Hinweis:
Kupplungsmechanik und -nippel müssen ca. 2-3 mm vor dem Kontakt der stirnseitigen Dichtflächen geführt werden. Die radiale Positioniertoleranz (+/- 0,2 mm) darf nicht überschritten werden. Die Kupplungen können nur in drucklosem Zustand gekuppelt werden.
Die nach der Formel F[N] = 15,4 x p [bar] durch hydraulischen Druck entstehende Kupplungskraft zwischen Kupplungsnippel und - mechanik muss berücksichtigt werden.
| Bestell-Nr. | 430058 |
|---|---|
| Produkttyp | Einbau-Spannmodul, Aufbau-Spannmodul, Spannstation, Modulares Nullpunktspannsystem |
| Betriebsart | Pneumatisch, Hydraulisch |
| Größe Spannmodule | 5, 10, 20, 40, 140/141, 150/151, 250/251, 260, 270 |
| Gewicht | 56 g |
