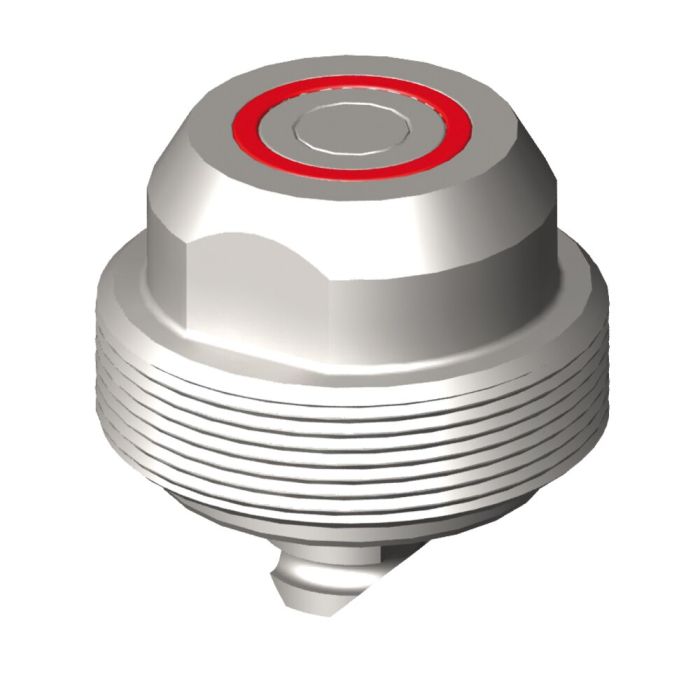

Einschraubkupplungsmechanik

Anwendung:
Kupplungen dienen zur verlustfreien Übertragung von flüssigen und gasförmigen Medien und sind auf die Deckelhöhe der Einbau-Spannmodule angepasst.

Hinweis:
Kupplungsmechanik und -nippel müssen ca. 2-3 mm vor dem Kontakt der stirnseitigen Dichtflächen geführt werden. Die radiale Positioniertoleranz (+/- 0,2 mm) darf nicht überschritten werden. Die Kupplungen können nur in drucklosem Zustand gekuppelt werden.
Die nach der Formel F[N] = 15,4 x p [bar] durch hydraulischen Druck entstehende Kupplungskraft zwischen Kupplungsnippel und - mechanik muss berücksichtigt werden.
