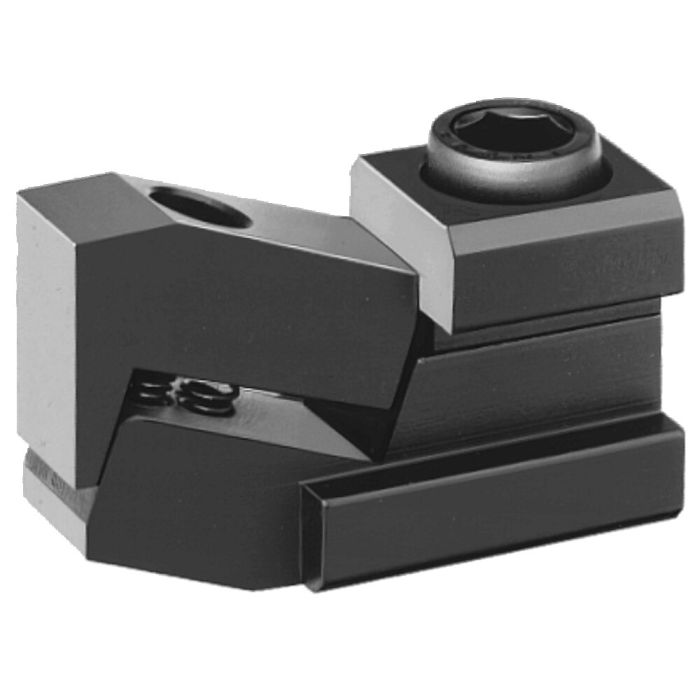

Flachspanner Modell Mini-Bulle
Anwendung:
Mit diesen vergüteten Flachspannern können besonders niedere Werkstücke gespannt werden. Durch die Keilwirkung der Spannbacken wird das Werkstück fest und sicher auf den Maschinentisch gedrückt. Die horizontalen Kräfte werden durch eine der Nutengröße entsprechenden Schraube aufgenommen, die den Spanner, ohne den Tisch zu beschädigen, einwandfrei festklemmt.
Hinweis:
Hmin./Hmax.: abhängig von der Nutentiefe nach DIN 650.
Das Spannstück kann um X mm abgeschliffen werden. Somit können niedrigere Spannhöhen erreicht werden.
Die Spannkräfte F1 und F2 werden bei optimaler Auslegung und Ausnutzung des max. Anziehdrehmomentes der Befestigungsschrauben erreicht.
| Bestell-Nr. | 73080 |
|---|---|
| Produkttyp | Tiefspannbacken |
| Nut [mm] | 22 |
| Gewicht | 1740 g |
Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.
| Bereich | Sprache | Dateiname | Dateityp | Größe |
|---|
Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
- Tiefspannbacken Modell Bulle Nr. 73015 Nut 22 mm, max. Spannkraft waagrecht 36 kN, max. Niederzugkraft 1,4 kN
- Stabilspannbacken, flache Bauart Nr. 562017 Nut 20-30 mm, max. Spannkraft waagrecht 25-36 kN, max. Niederzugkraft 4,5-5,4 kN
