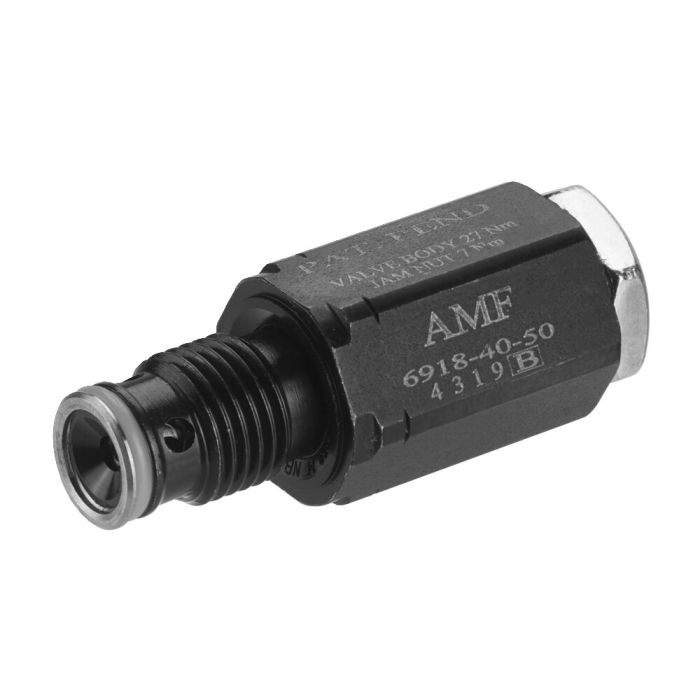

Folgeventil, Einschraub-Bauform

Max. Betriebsdruck 350 bar, Einstelldruck 20-55 bar, Gewinde G1/4

Bestell-Nr.

562227

Produktvarianten

Bestell-Nr.	Artikel-Nr.	Einstelldruck werksseitig [bar]	Einstellbereich an A [bar]	L max.	Md max. [Nm]	Md 1 max. [Nm]	Q max. [l/min]	Gewicht [g]
562224	6918-30-50	50	20 - 60	28,0	16	7	3,8	37
562225	6918-30-100	100	35 - 150	28,0	16	7	3,8	37
562226	6918-30-200	200	125 - 275	31,7	16	7	3,8	45
562227	6918-40-50	50	20 - 55	34,5	27	7	3,8	68
562228	6918-40-100	100	35 - 150	34,5	27	7	3,8	72
562229	6918-40-200	200	125 - 275	31,8	27	7	3,8	72

Bestell-Nr.	B	C	ØE	F	G	SW	SW1	SW2	ØA	B +0,08	ØD	H min. [mm]	J max.	K max.	ØM	N
562224	15,16	20,3	17,5	5,6	G1/8	16	14	4	8,8	15,16	16,5	6	12,83	7	9,9	8,5
562225	15,16	20,3	17,5	5,6	G1/8	16	14	4	8,8	15,16	16,5	6	12,83	7	9,9	8,5
562226	15,16	24,0	17,5	5,6	G1/8	16	14	4	8,8	15,16	16,5	6	12,83	7	9,9	8,5
562227	18,72	27,4	21,0	5,0	G1/4	19	17	4	11,9	18,72	21,5	10	16,39	10	13,3	12,5
562228	18,72	27,4	21,0	5,0	G1/4	19	17	4	11,9	18,72	21,5	10	16,39	10	13,3	12,5
562229	18,72	24,6	21,0	5,0	G1/4	19	17	4	11,9	18,72	21,5	10	16,39	10	13,3	12,5

Details

Ausführung:
Gehäuse aus Stahl, gehärtet und brüniert.

Anwendung:
Das Folgeventil wird dort eingesetzt, wo nach Erreichen eines eingestellten Drucks ein weiterer Verbraucher zugeschaltet werden soll. Das Folgeventil gewährleistet einen kontrollierten Spannablauf. Beim Erreichen eines definierten Drucks wird ein weiterer hydraulischer Kreis geöffnet.

Hinweis:
Das Folgeventil kann bei Schwenkspanner Kopfflansch- und Fußflansch Bauform 6951KP, 6951FP, 6941KP, bei den Hebelspanner 6942KK und bei den Abstützelementen Flansch-Bauform 6964H und 6964HS direkt in den Gewindeanschluss eingeschraubt werden. Dabei muss die Ölzufuhr über den O-Ring Anschluss erfolgen. Das Folgeventil kann ebenso direkt in Vorrichtungen eingeschraubt werden.
