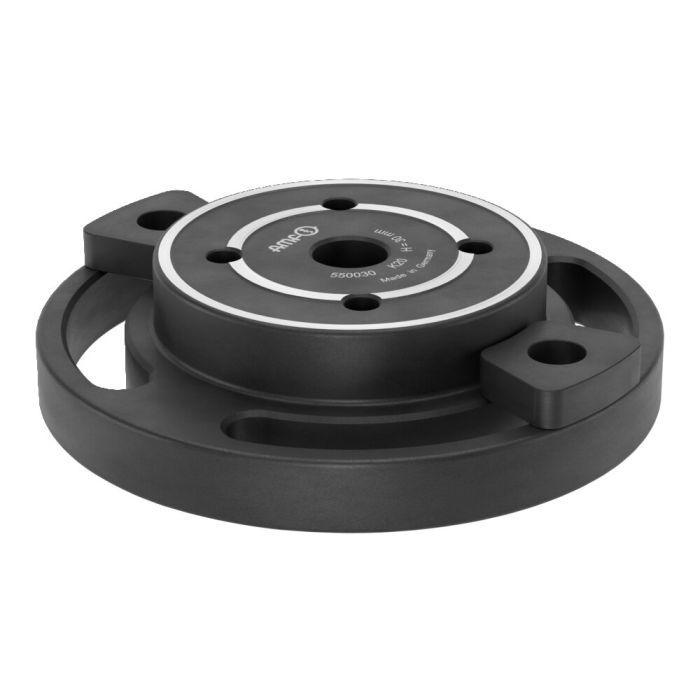

Fußelement, rund für T-Nutenplatte
Anwendung:
Das Grundelement kann über den umlaufenden Spannrand frei auf dem Maschinentisch mit T-Nuten positioniert und befestigt werden. Adaptiert werden können Zwischenelemente oder Aufbauelemente. Dieses Spannsystem kann eingesetzt werden um Werkstücke für eine 5-Seitenbearbeitung auf die notwendige Bearbeitungshöhe in der Maschine zu bringen oder um Werkstücke mit Absätzen und unterschiedlichen Spannhöhen sicher und schnell auf dem Maschinentisch mit T-Nuten aufzuspannen.
Hinweis:
Zentrierhülsen:
- Ø15: Best.-Nr. 535732
- Ø16: Best.-Nr. 78006
Spannscheibe:
- Best.-Nr. B10 = 559140
- Best.-Nr. B20 = 535757.
Zum Positionieren auf einer Nutenplatte kann der Passnutenstein Nr. 6322A mit Zylinderschrauben
ISO 4762-M6x10 verwendet werden.
Vorteil:
Einfaches, schnelles und flexibles Aufspannen von komplexen Werkstückkonturen auf dem Maschinentisch. Besonders geeignet um Werkstücke oder Spannvorrichtungen auf die notwendigen Bearbeitungshöhen in der Werkzeugmaschine zu nivellieren und diese sicher zu spannen.
| Bestell-Nr. | 559096 |
|---|---|
| Produkttyp | Modulares Nullpunktspannsystem |
| Betriebsart | Mechanisch, Hydraulisch, Pneumatisch |
| Größe Spannmodule | 20 |
| Gewicht | 3080 g |
