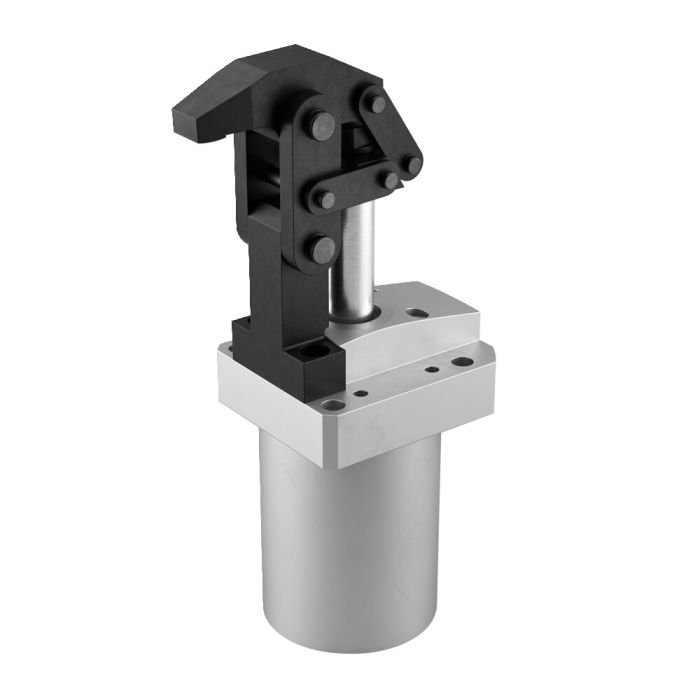

Hebelspanner, pneumatisch, Flanschversion
Mit absenkbarem Spannarm, Größe 50, max. Spannkraft 0,79 kN
Bestell-Nr.
565862
Anwendung:
Die spezielle Kinematik des Hebelspanners ermöglicht den Einsatz bei eingeschränkten Platzverhältnissen wie z. B. das Spannen in Spanntaschen oder Spannnuten.
Im geöffneten Zustand ist der Hebelspanner sehr flach bauend und ermöglicht so ein störkonturfreies Be- und Entladen der Werkstücke.
Auch der Einsatz in einer Transferstraße ist möglich, da Werkstücke oder Trays ohne anzuheben, kollisionsfrei weiter transportiert werden können.
F3 = bei 6 bar max. zulässigem Betriebsdruck
| Bestell-Nr. | 565862 |
|---|---|
| Produkttyp | Hebelspanner |
| Max. Spannkraft [kN] | 0.79 |
| Größe Schnellspanner | 50 |
| Material | Aluminium, eloxiert |
| Gewicht | 2900 g |
