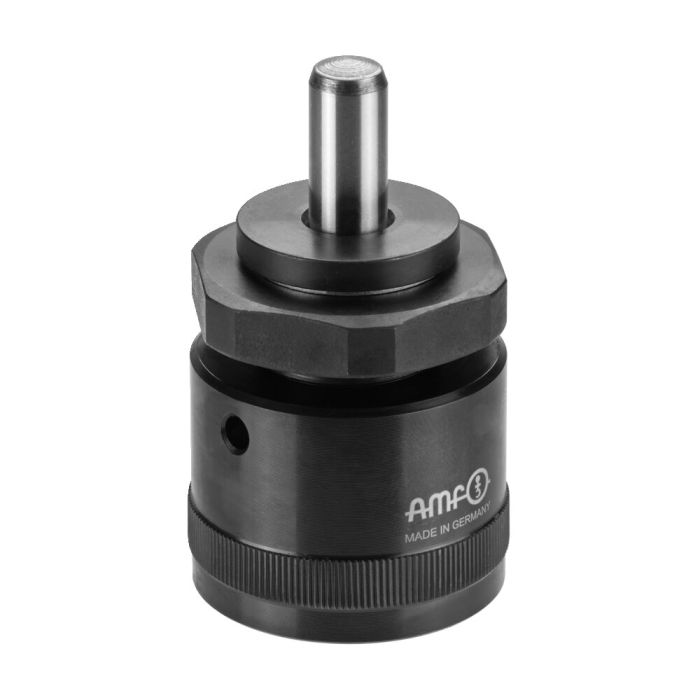

Höhen-Richtschraubbock
Größe 75, Zentrierloch Ø12 mm, mit Zylinderstift ISO8734-12x50, Höhe 55-75 mm, ⌀ 50 mm
Bestell-Nr.
86504
Anwendung:
Der Höhen-Richtschraubbock kann auch ohne Zylinderstift oder mit den Aufsätzen Nr. 6440 und Nr. 6441 verwendet werden. Mit Zentrierplatte ist die Kombination mit allen AMF-Schraubböcken möglich.
Hinweis:
Passende Aufsätze: Nr. 6440, 6441 und 6442.
Passender Unterbau: Nr. 6442G.
Vorteil:
Feinfühliges Ausrichten. Die eingepresste Gleitlagerbuchse verhindert das Mitdrehen und Verschieben des auf dem Gleiteinsatz liegenden Werkstückes.
| Bestell-Nr. | 86504 |
|---|---|
| Produkttyp | Schraubbock |
| Min. Höhe [mm] | 55 |
| Max. Höhe [mm] | 75 |
| Max. Stützkraft [kN] | 30 |
| Gewicht [g] | 680 |
