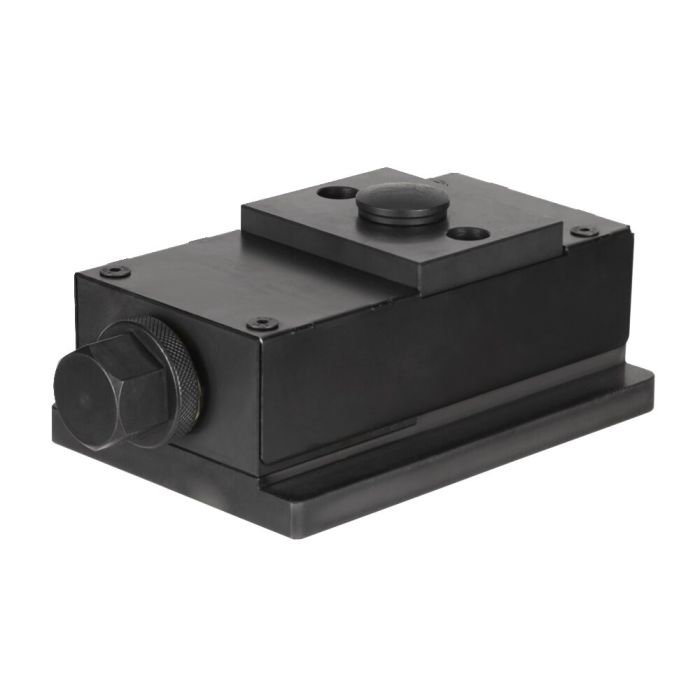

Präzisionsrichtkeil-Höhenkeil
Anwendung:
- Die fein bearbeiteten Keilflächen erlauben ein ruhiges, feinfühliges Verstellen, kleiner als 1/10 mm.
- Bedienung kann mittels Maulschlüssel erfolgen - somit ist hohe Sicherheit und einfache Handhabung bei großen Verstellkräften gegeben.
- Die doppelte Keilwirkung ergibt eine präzise vertikale Bewegung ohne seitliches Verschieben.
- Durch die flache Bauweise des Präzisions-Höhenkeils erreicht man höhere Sicherheitseigenschaften beim Ausrichten von schweren und großen Bauteilen.
- Der Präzisionsrichtkeil verfügt über ein zusätzliches Zentrierloch im Boden der Grundfläche zur Ausrichtung auf dem Maschinentisch.
Hinweis:
- Passende Aufsätze für den Präzisionsrichtkeil sind Nr. 6440, 6441 und 6442
- Höhenverstellung beträgt 0,71 mm / Umdrehung
Vorteil:
Präzisionsrichtkeil lässt sich unter Last verstellen.
*H/U= Höhenverstellung pro Umdrehung.
| Bestell-Nr. | 375618 |
|---|---|
| Produkttyp | Richtkeil |
| Min. Höhe [mm] | 77 |
| Max. Höhe [mm] | 85 |
| Max. Stützkraft [kN] | 250 |
| Gewicht | 11,5 Kg |
