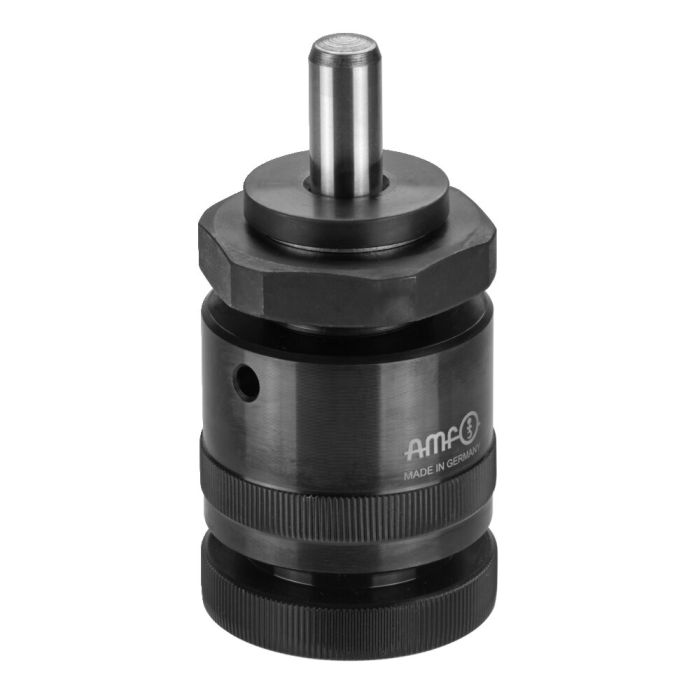

Höhen-Richtschraubbock mit Magnetfuß
Größe 85, Zentrierloch Ø12 mm, mit Zylinderstift ISO8737-12x50, Höhe 65-85 mm, ⌀ 50 mm
Bestell-Nr.
86520
Anwendung:
Der Höhen-Richtschraubbock kann auch ohne Zylinderstift oder mit den Aufsätzen Nr. 6440 und Nr. 6441 verwendet werden. Mit Zentrierplatte ist die Kombination mit allen AMF-Schraubböcken möglich.
Hinweis:
Passende Aufsätze: Nr. 6440, 6441 und 6442.
Passender Unterbau bei demontiertem Magnetfuß: Nr. 6442G.
Vorteil:
Feinfühliges Ausrichten. Die eingepresste Gleitlagerbuchse verhindert das Mitdrehen und Verschieben des auf dem Gleiteinsatz liegenden Werkstückes.
| Bestell-Nr. | 86520 |
|---|---|
| Produkttyp | Schraubbock |
| min. Höhe [mm] | 65 |
| max. Höhe [mm] | 85 |
| max. Stützkraft [kN] | 30 |
| Besondere Merkmale | Mit Magnetfuß |
| Gewicht [g] | 800 |
Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.
| Bereich | Sprache | Dateiname | Dateityp | Größe |
|---|
Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
