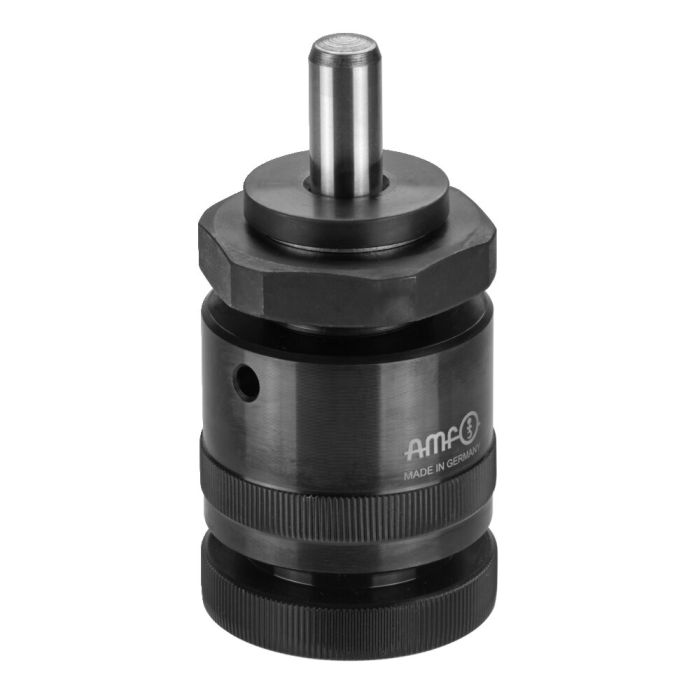

Höhen-Richtschraubbock mit Magnetfuß
Größe 125, Zentrierloch Ø12 mm, mit Zylinderstift ISO8737-12x50, Höhe 85-125 mm, ⌀ 50 mm
Bestell-Nr.
86538
Anwendung:
Der Höhen-Richtschraubbock kann auch ohne Zylinderstift oder mit den Aufsätzen Nr. 6440 und Nr. 6441 verwendet werden. Mit Zentrierplatte ist die Kombination mit allen AMF-Schraubböcken möglich.
Hinweis:
Passende Aufsätze: Nr. 6440, 6441 und 6442.
Passender Unterbau bei demontiertem Magnetfuß: Nr. 6442G.
Vorteil:
Feinfühliges Ausrichten. Die eingepresste Gleitlagerbuchse verhindert das Mitdrehen und Verschieben des auf dem Gleiteinsatz liegenden Werkstückes.
| Bestell-Nr. | 86538 |
|---|---|
| Produkttyp | Schraubbock |
| Min. Höhe [mm] | 85 |
| Max. Höhe [mm] | 125 |
| Max. Stützkraft [kN] | 30 |
| Besondere Merkmale | Mit Magnetfuß |
| Gewicht [g] | 1000 |
