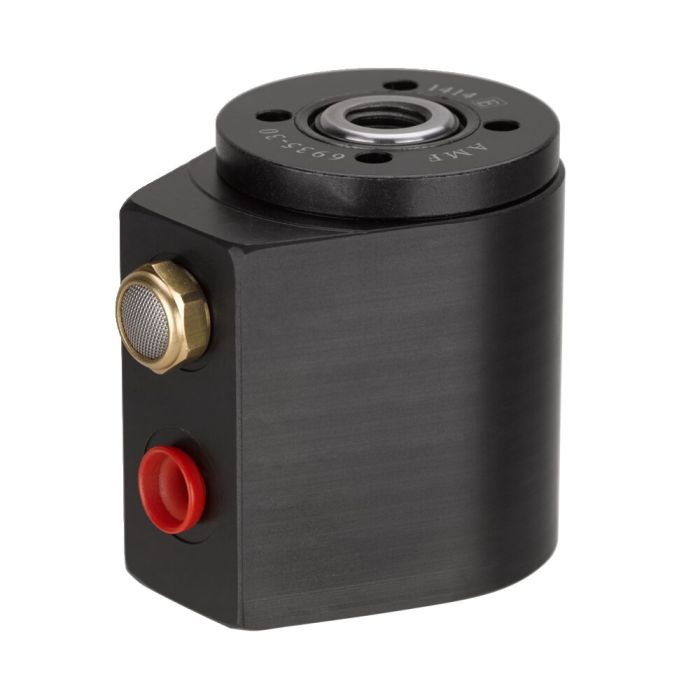

Hohlkolbenzylinder mit Innengewinde

Max. Spannkraft 53,2 kN, max. Hub 12,5 mm, einfach wirkend

Bestell-Nr.

67892

Produktvarianten

Bestell-Nr.	Artikel-Nr.	Zug- und Druck- kraft VH 100 bar [kN]	Zug- und Druck- kraft VH 350 bar [kN]	Hub B [mm]	Vol. [cm³]	Wirksame Kolbenfläche [cm²]	Gewicht [g]
67850	6935-20	5,8	20,6	6,5	3,8	5,9	572
67876	6935-30	8,4	29,7	9,5	8,1	8,5	940
67892	6935-53	15,2	53,2	12,5	19,3	15,2	1837

Bestell-Nr.	A	C	D	E	F	G	H	J x Tiefe	ØK	L	M	N	P	ØQ	ØS
67850	51,0	7,0	43,5	41,5	32	M10	28,5	M6x6	10,5	12	20,5	15	55	16,0	39,5
67876	63,5	7,0	56,5	49,5	36	M12	24,5	M8x8	13,5	18	25,5	15	62	19,0	47,5
67892	76,0	9,5	66,0	64,5	50	M16	25,0	M10x13	16,5	23	30,0	18	76	25,5	63,5

Details

Ausführung:
Zylindermantel aus Stahl, gehärtet und brüniert. Kolben und Kolbenstange einsatzgehärtet und geschliffen. Kolbenstange mit Durchgangsbohrung und Innengewinde. Abstreifer an der Kolbenstange. Rückholfeder aus nicht rostendem Stahl. Ölzufuhr über Gewindeanschluss.

Anwendung:
Zum nachträglichen Umbau von mechanischen auf hydraulische Spannvorrichtungen geeignet. Der Hohlkolbenzylinder kann als Druck- und Zugzylinder eingesetzt werden. Universeller Spannzylinder zum Spannen, Drücken, Klemmen und Stanzen.

Merkmal:
Spannzylinder mit Innengewinde. In das Innengewinde der Kolbenstange können auch verschiedene Druckstücke schnell befestigt werden.

Hinweis:
Beim Einsatz von einfach wirkenden Zylindern besteht die Gefahr, dass Flüssigkeit angesaugt wird. Die Zylinder müssen vor direkter Einwirkung von Schneid- und Kühlflüssigkeiten geschützt werden. Der eingebaute Sinterbronzefilter sollte durch entsprechende Anordnung oder durch Abdeckung geschützt werden. Bei Inbetriebnahme auf einwandfreie Entlüftung achten.

VH = Vorhub, RH = Rückhub

Technische Spezifikation
