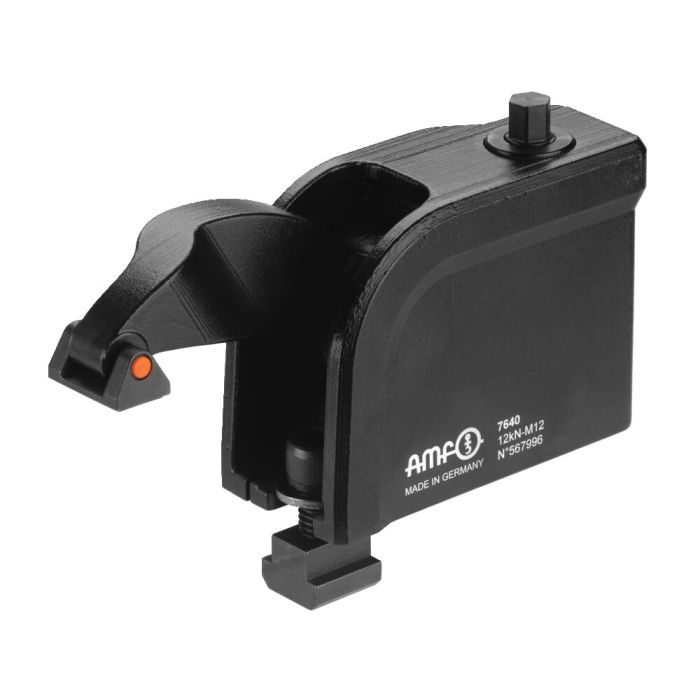

Kompaktspanner
Anwendung:
Kompaktspanner mit dem Befestigungssatz 7640BFS auf dem Maschinentisch montieren, anschließend positionieren und mit vorgegebenem Drehmoment auf dem Maschinentisch befestigen. Werkstück spannen (Drehmoment beachten).
Hinweis:
- Verwenden Sie nur den dazugehörigen AMF-Befestigungssatz 7640BFS.
- Bei Verwendung des Spannelementes ohne T-Nuten-Mutter DIN508 muss die Zugfestigkeit der Aufnahmeplatte mindestens 900 N/mm² betragen!
- Nicht mit Druckluft reinigen.
Vorteil:
- Stufenloses spannen
- Spannkräfte 12kN / 16kN
- Kompakte Bauweise
- Höhenskala ermöglicht ein schnelles Voreinstellen der Spannhöhe
- Druckstück unverlierbar montiert
- Schmutz- und spanabweisend
- Durch den geschwungenen Spannarm ist ein senkrechtes, prozesssicheres Spannen der Befestigungsschraube mit definiertem Drehmoment gewährleistet
- Der Kompaktspanner kann durch einen neuartigen Schnellverschluss mit dem Zwischenelement 7640Z schraublos verbunden werden
| Bestell-Nr. | 567997 |
|---|---|
| Produkttyp | Kompaktspanner |
| Größe/Belastung statisch [kN] | 16 |
| Nut [mm] | 14 |
| Gewicht<br>[g] | 2166 |
Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.
| Bereich | Sprache | Dateiname | Dateityp | Größe |
|---|
Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
- Zwischenelement mit Schnellverschluss Nr. 567998 Größe 12/16, Nut 14 mm, Rasterplatte M12, Höhe 80 mm
- Druckstück-Set Nr. 567999 Größe 12/16, Ausführung geriffelt, prisma quer, prisma längs und Kunststoff
- Kraftspanner 3-stufig Nr. 559879 Größe 30, max. Belastung statisch 30 kN, Rasterplatte M12, Höhe 13-129 mm
