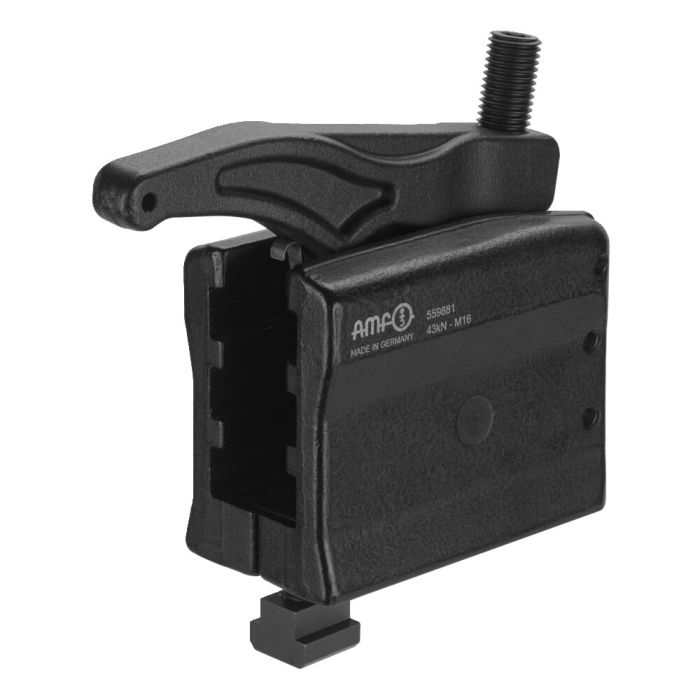

Kraftspanner 3-stufig

Anwendung:
1. Trägerelement auf dem Werkzeugtisch positionieren und mit vorgegebenen Anziehdrehmoment Md befestigen.
2. Den Spannarm in die gewünschte Position bringen.
3. Durch das Betätigen der Verstellschraube wird das Werkstück gespannt.

Hinweis:
- Die max. Belastung kann je nach Aufspannung und Zustand des Gewindes (Schmierung) abweichen.
- Um den Verschleiß der Verstellschraube zu verringern, empfehlen wir den Einsatz der AMF Schraubenpaste Nr. 6339. Sie besitzt eine synergetisch wirkende Kombination hochwirksamer Festschmierstoffe, ist wärmebeständig und auswaschfest.
- Verwenden Sie nur den dazugehörigen AMF-Befestigungssatz Nr. 7630BFS.
- Bei Verwendung des Spannelementes ohne T-Nuten-Mutter DIN 508 muss die Zugfestigkeit der Aufnahmeplatte mindestens 900 N/mm² betragen!
- Nicht geeignet für den Einsatz auf Spritzgieß-Druckgussmaschinen und Pressen.

Vorteil:
- Verliersicherung durch Gewindestift auf allen Stufen
- 3-fach stufenloser Verstellbereich
- hohe Spannkräfte von 22 kN - 49 kN
- in Höhe und Länge stufenlos verstellbar
- aufgrund der sehr robusten Bauweise ist ein schnelles, unkompliziertes Spannen möglich
- einfache Montage der Elemente
- Einsatz in T-Nuten 14 - 28 mm bzw. Rasterplatten M12, M16, M20
- 2 Druckstückvarianten
