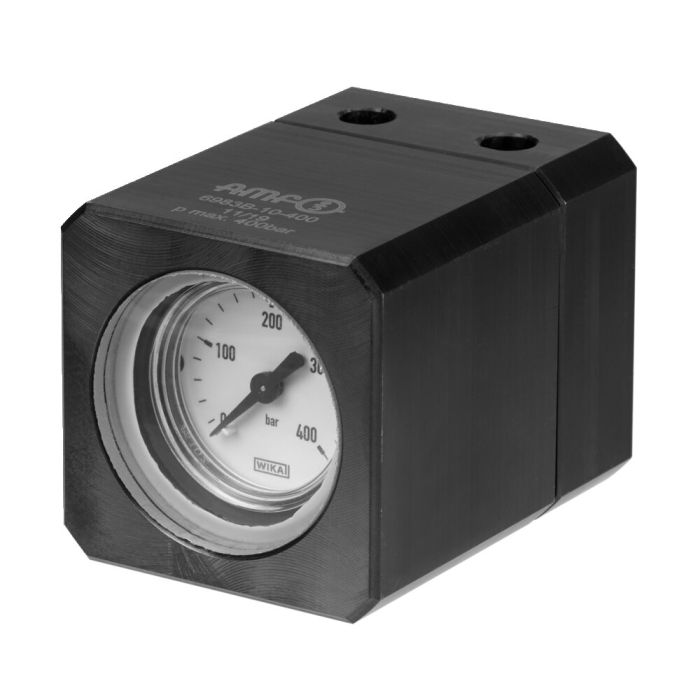

Manometer, mit Gehäuse
Blockbauform, max. Betriebsdruck 400 bar
Bestell-Nr.
562214
Ausführung:
Gehäuse aus Stahl brüniert, spritzwassergeschützt durch späneresistente Glasscheibe. Lieferumfang mit O-Ring, Ölverschlussschrauben und Befestigungsschrauben. Ölzufuhr über Gewindeanschluss oder Ölkanal im Vorrichtungskörper.
Anwendung:
Zum schnellen, direkten Ablesen von Hydraulikdrücken in Vorrichtungen. Manometer ist durch eine späneresistente Glasscheibe geschützt.
Hinweis:
Der bodenseitige Ölkanal ist mit einer Dichtscheibe und einer Schraube M4 x 6 verschlossen. Die Anzeige ist über SW13 frei ausrichtbar.
| Bestell-Nr. | 562214 |
|---|---|
| Produkttyp | Manometer und Verteiler |
| Max. Betriebsdruck [bar] | 400 |
| Ölanschluss | Gewinde |
| Gewicht<br>[g] | 1887 |
Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.
| Bereich | Sprache | Dateiname | Dateityp | Größe |
|---|
Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
Passendes Zubehör
- Hochdruckschlauch mit Drahtgeflecht Nr. 68551 Für Gewindeanschluss, max. Betriebsdruck 500 bar, Länge 300 mm
