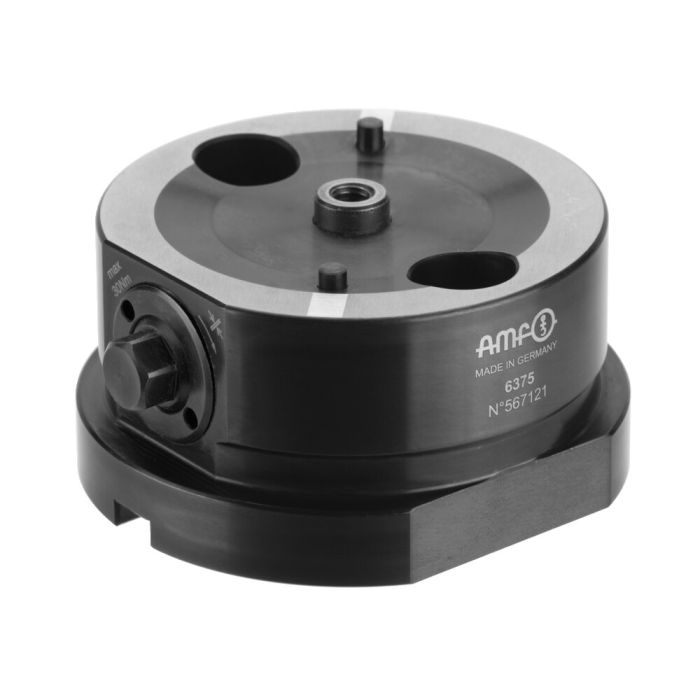

Mechanische Spannzange - Basiselement

Ausführung:
Die Mechanik des Grundkörpers ist zuverlässig gegen Schmutz und Kühlwasser geschützt. Ein Spannrand dient zur Befestigung auf dem Maschinentisch, plane Flächen ermöglichen zudem die Aufnahme im Maschinenschraubstock. Unterseitige Aufnahme für das AMF-Zero-Point-Systems Größe 10 und Größe 20, ebenso Nuten zur Positionierung auf AMF-Nullpunktspannmodulen zur Indexierung. Zusätzlich sind bei Größe 20 auf der Unterseite Gewinde und Passbohrungen M8 mit dem Stichmaß 52 mm eingebracht.

Das Basiselement dient zur Aufnahme der Spannzangenaufsätze zur Innen- und Außenspannung.

Hinweis:
Die Spannzangenaufsätze 6375ZA und 6375ZI müssen mittels den Befestigungssätzen 6375BA (Außenspannung) bzw. 6375BI (Innenspannung) befestigt werden.

Vorteil:
- Durch die seitliche Betätigung besteht die Möglichkeit, Werkstücke mit Sacklochbohrungen und Durchgangsbohrungen zu spannen
- Kontrollanzeige gespannt/gelöst mittels Spannstift am Basiselement
- Flexibilität durch ein Basiselement für Außen- oder Innenspannung
