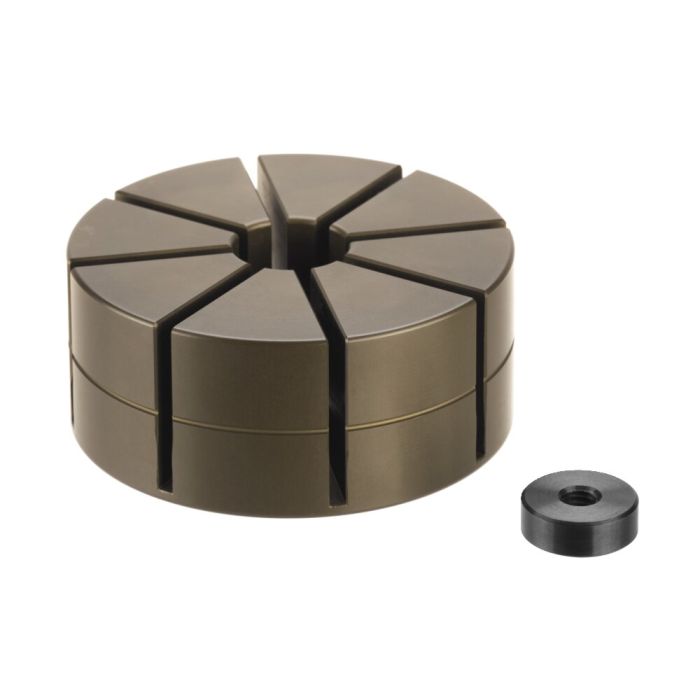

Spannzangenaufsatz Außenspannung

Ausführung:
Spannzangenaufsätze werden immer mit Sicherungsbolzen ausgeliefert.

Anwendung:
Der Spannzangenaufsatz wird mittels Befestigungssatz 6375BA (Drehmomentangaben beachten), auf dem Basiselement 6375M befestigt. Zum Einbringen der Werkstückkontur muss der Spannzangenaufsatz mit dem Sicherungsbolzen gespannt werden. Danach wird die Werkstückkontur in den Spannzangenaufsatz mit einer Mindesteinspanntiefe von 2 mm eingefräst. Anschließend wird der Sicherungsbolzen entfernt und das Werkstück kann gespannt werden. Der Spannzangenaufsatz kann bis zu einer Höhe von H1 abgefräst und somit neue Werkstückkonturen eingebracht werden. Der maximale Werkstückdurchmesser wird in der Tabelle mit D1 angegeben.

Hinweis:
Der Spannzangenaufsatz muss immer mit Werkstück oder Sicherungsbolzen gespannt werden. Um das vertikale Spiel zwischen Spannzangenaufsatz und Basisielement aufzuheben, muss nach dem Einlegen des Werkstückes eine leichte Vorspannung durch Betätigung der Spannschraube aufgebracht werden.

Vorteil:
- Spannen von filigranen und dünnwandigen Werkstücken
- Freiformspannen
- Durch die radial gleichmäßig eingeleitete Spannkraft auf das Werkstück, wird dieses verzugsfrei gespannt
- Mehrfaches Einbringen unterschiedlicher Werkstückkonturen möglich
