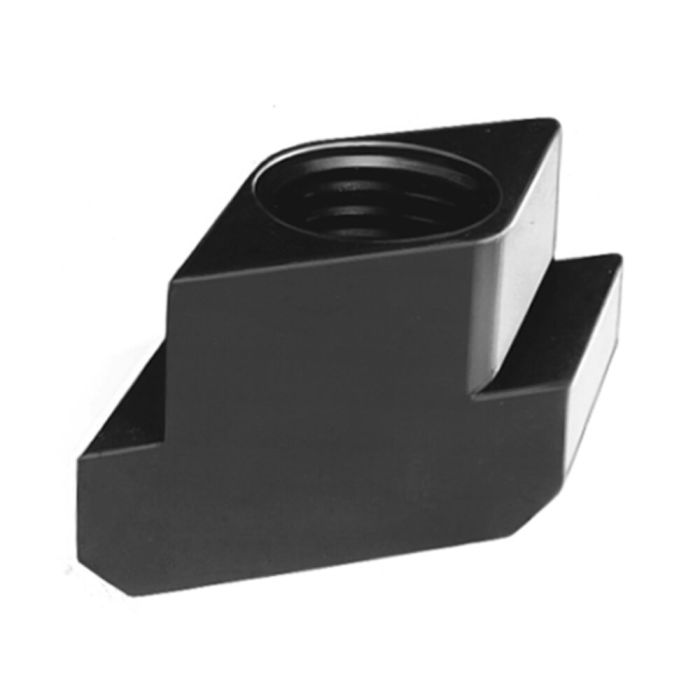

Muttern für T-Nuten Rhombus

Gewinde M12, Nut 14 mm, Prüfkraft 43 kN

Bestell-Nr.

80267

Bestell-Nr.	D x Nut	Prüfkraft [kN]	A	E	H	K	VE	Gewicht [g]
158220	M10x14	30	13,7	22	16	8	50	27
158238	M10x18	30	17,7	28	20	10	25	64
158246	M16x22	80	21,7	35	28	14	25	119
158253	M16x28	80	27,7	44	36	18	-	278
80259	M10x12	30	11,7	18	14	7	50	14
80267	M12x14	43	13,7	22	16	8	50	22
80275	M14x16	59	15,7	25	18	9	25	33
80283	M16x18	80	17,7	28	20	10	25	46
80291	M18x20	101	19,7	32	24	12	25	70
80309	M20x22	129	21,7	35	28	14	25	98
80317	M24x28	186	27,7	44	36	18	-	215
80325	M30x36	296	35,6	54	44	22	-	430
80333	M36x42	431	41,6	65	52	26	-	690
80341	M16x20	80	19,7	32	24	12	25	79
84731	M20x28	129	27,7	44	36	18	-	248
85993	M 6x8	10	7,7	13	10	6	50	7
87411	M 8x10	19	9,7	15	12	6	50	11
88153	M20x24	129	23,7	40	32	16	-	170

Details

Anwendung:
- zusätzliches Einrichten einer Spannstelle bei bereits aufgespannter Vorrichtung
- nachträgliches Einrichten einer Spannstelle bei bereits belegter Maschinentisch-T-Nute
- Einsetzen der Mutter für T-Nuten "Rhombus" von oben in die T-Nute und Drehen bis zum Anschlag in der T-Nute
- in Verbindung mit den Stiftschrauben DIN 6379 zu verwenden

Hinweis:
Die Muttern für T-Nuten "Rhombus" sind auf Güte 10 vergütet. Durch die verringerte Auflagefläche in der T-Nute ist die Belastbarkeit geringer als bei den vergleichbaren Größen der DIN 508. Die Verschraubung muss über die gesamte Gewindelänge "H" vorgenommen werden.

Technische Spezifikation
