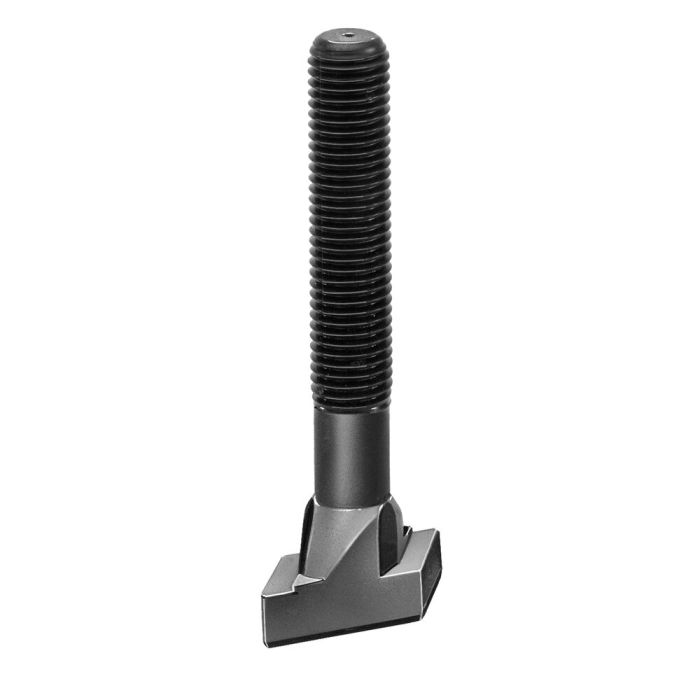

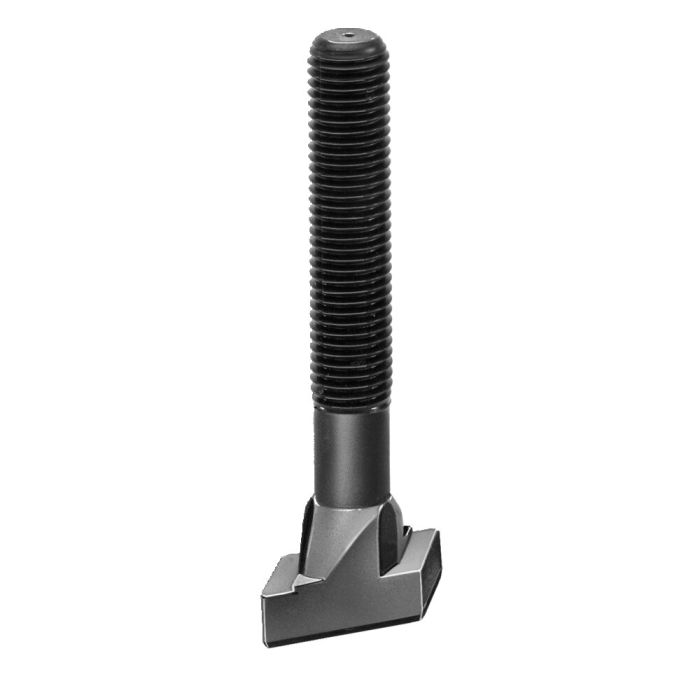

Rhombusschrauben für T-Nuten
Anwendung:
- zusätzliches Einrichten einer Spannstelle bei bereits aufgespannter Vorrichtung
- nachträgliches Einrichten einer Spannstelle bei bereits belegter Maschinentisch-T-Nute
- Einsetzen der Rhombusschraube von oben in die T-Nute und Drehen bis zum Anschlag in der T-Nute
- Dies ist ebenfalls mit der Kombination aus Rhombus-Nutenstein Nr. 510 und Stiftschraube DIN 6379 möglich
Hinweis:
Durch die verringerte Auflagefläche in der T-Nute entspricht die max. zulässige Schraubenbelastbarkeit den Werten für die Festigkeitsklasse 8.8.
Dazu passende Muttern DIN 6330B und Scheiben DIN 6340.
Vorteil:
Vorteile des Gewinderollens:
- kein unterbrochener Faserverlauf
- verminderte Kerbempfindlichkeit
- sehr gute Rauhheitswerte auf den Gewindeflanken und im Grundradius
| Bestell-Nr. | 87296 |
|---|---|
| Produkttyp | Rhombusschrauben |
| Gewinde [M] | 12 |
| Nut [mm] | 14 |
| Länge [mm] | 50 |
| Festigkeitsklasse | 8.8 |
| Gewicht | 70 g |
