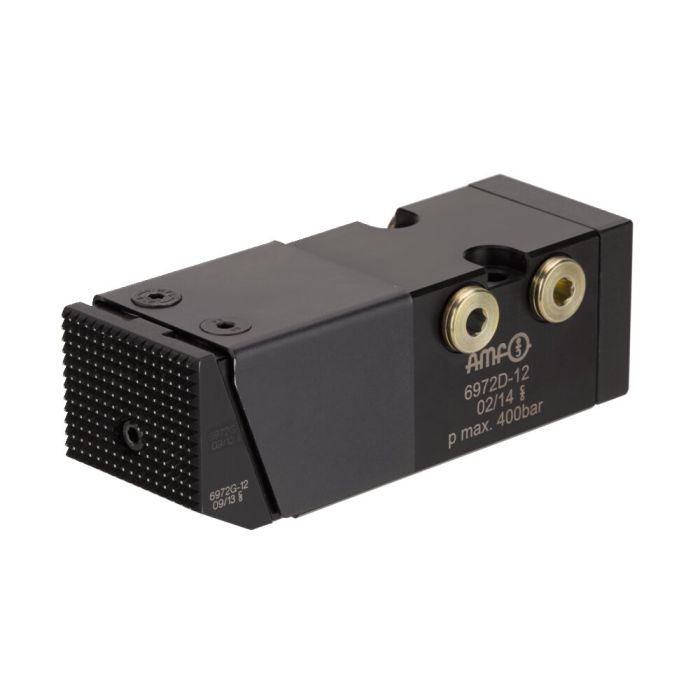

Niederzugspanner, hydraulisch

Ausführung:
Grundkörper aus Vergütungsstahl, brüniert. Kolben einsatzgehärtet und geschliffen. Spannbacken auswechselbar. Normalausführung mit geriffeltem und gehärtetem Backen. Komplett mit 4 Befestigungsschrauben nach ISO, O-Ring und Ölverschlussschrauben, Schmutzabstreifer am Spannbolzen. Ölzufuhr über Gewindeanschluss oder Ölkanal im Vorrichtungskörper.

Anwendung:
Der Niederzugspanner wird überall dort eingesetzt, wo nur seitlich gespannt werden kann und das Werkstück dennoch fest auf dem Vorrichtungskörper gehalten werden muss. Die Hydraulik ermöglicht hohe Anpress- und Niederzugkräfte. Dieser Spanner ermöglicht den Einsatz auf Vorrichtungskörpern mit einer leitungslosen Ölzuführung. Die Befestigung erfolgt mit vier Schrauben von oben.

Merkmal:
Schnelle und sichere Rückbewegung, unabhängig von der Leitungslänge bzw. der Anzahl der Elemente pro Spannkreis. Horizontal- und Vertikalbewegung sind unabhängig voneinander (nicht zwangsgekoppelt), deshalb echter Niederzugeffekt! Kein Abheben des Spannbackens, da Spannschrauben dicht hinter dem Spannbacken. Zum Einbau in Vorrichtungen geeignet. Neuartige Spannbackenverbindung durch Gummi-Puffer gewährleistet spielfreies Gleiten.

Hinweis:
Der maximale Niederzugweg des Spannbackens darf das Maß G nicht überschreiten. Befestigungsschrauben nicht überdrehen! Max. Anziehdrehmoment Md beachten. Der bodenseitige Ölkanal ist mit einer Dichtscheibe und einer Schraube ISO 4762 - M 5x10 verschlossen. Mindestbetriebsdruck 40 bar.Große Variationsmöglichkeiten durch beidseitigen Ölanschluss und Ölkanal von unten. Spannbacken und Hydraulik-Kolben sind gelenkig miteinander verbunden, so dass kein Biegemoment auf den Kolben übertragen und dadurch eine hohe Lebensdauer erreicht wird. Niederzugkraft = ca. 1/3 der jeweiligen Spannkraft.

Sp = spannen, Lo = lösen
