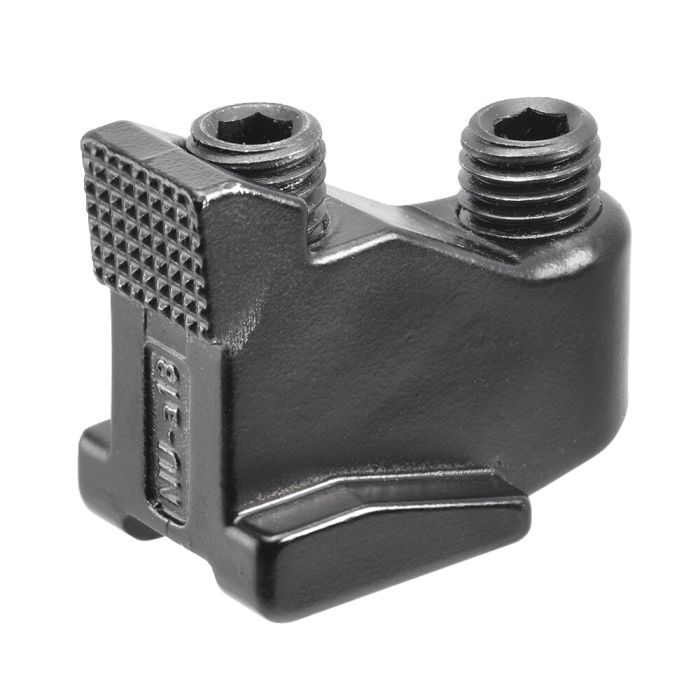

Nutenspanner
Anwendung:
1. Nutenspanner in T-Nut des Maschinentisches einschieben.
2. Am Werkstück positionieren.
3. Befestigungsschraube für Maschinentisch feststellen.
4. Durch Betätigung der Spannschraube wird das Werkstück gespannt.
Hinweis:
- Um den Verschleiß der Befestigungsschraube zu verringern, empfehlen wir den Einsatz der AMF-Schraubenpaste 6339. Sie besitzt eine synergetisch wirkende Kombination hochwirksamer Festschmierstoffe und ist wärmebeständig und auswaschfest.
- Verwenden Sie die dazugehörige AMF-Befestigungsschraube 6495S.
Vorteil:
- Zum Spannen sehr flacher Werkstücke
- Seitliches Spannen von Werkstücken, um Oberflächen komplett ohne Störkontur zu bearbeiten
- Horizontale und vertikale Einsatzmöglichkeit.
| Bestell-Nr. | 374140 |
|---|---|
| Produkttyp | Nutenspanner |
| Nut [mm] | 14 |
| Gewicht | 91 g |
Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.
| Bereich | Sprache | Dateiname | Dateityp | Größe |
|---|
Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
- Flachspanner Nr. 374157 Nut 14 mm, max. Spannhöhe 25 mm, max. Spannkraft waagrecht 15 kN, max. Niederzugkraft 7,5 kN
