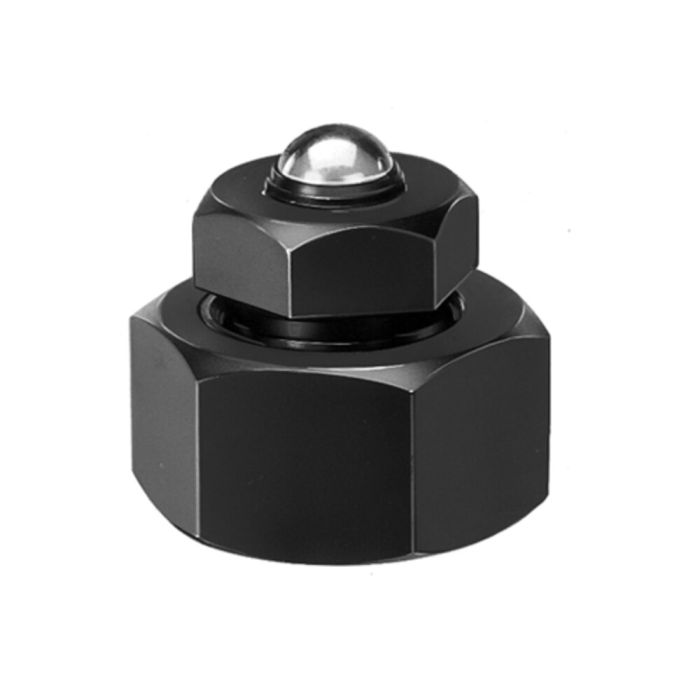

Richtschraubbock mit drehbarer Kugel
Größe 70, Höhe 56-70 mm, max. Spannkraft 30 kN
Bestell-Nr.
72546
Anwendung:
Dieses Element eignet sich mit seiner punktförmigen Auflage besonders zum Unterstützen und Ausrichten von Freiformflächen, wie Guss- und Schmiedewerkstücken. Die Justiergenauigkeit beträgt ca. 0,1 mm.
Vorteil:
- Die drehbar gelagerte Kugel minimiert die Auflagereibung und reduziert die erforderlichen Betätigungskräfte.
- Durch die punktförmige Auflage werden keine Drehkräfte aufgrund der Spindelbewegung auf das Werkstück übertragen. Die Position des Werkstückes bleibt erhalten.
- Der einfache und robuste Aufbau gewährleistet eine lange Lebensdauer.
| Bestell-Nr. | 72546 |
|---|---|
| Produkttyp | Schraubbock |
| Min. Höhe [mm] | 56 |
| Max. Höhe [mm] | 70 |
| Max. Stützkraft [kN] | 30 |
| Gewicht [g] | 950 |
