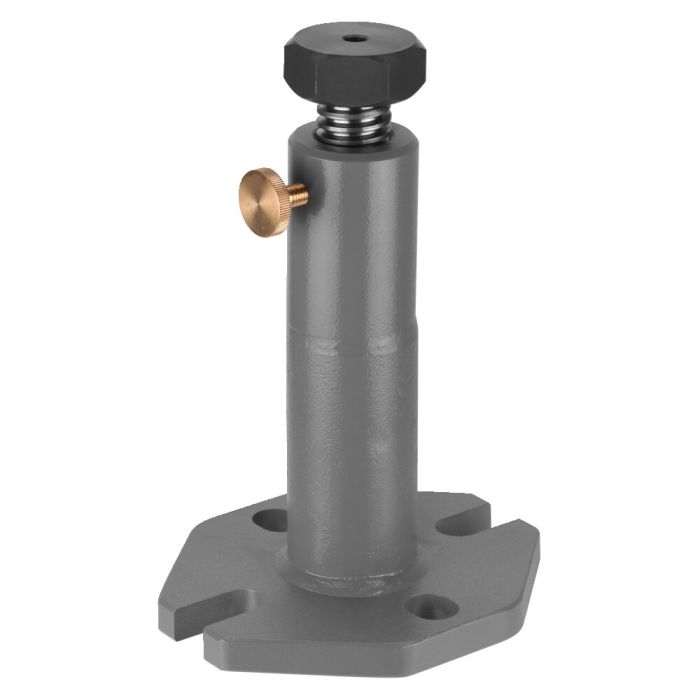

Schraubbock schwer
Hinweis:
Bei Verwendung von Spanneisen DIN 6315B, 6315C und Nr. 6315GN ab 26 mm Schlitzbreite empfehlen wir den Fixieraufsatz Nr. 6443. Passende Aufsätze für Schraubbock Nr. 6435S sind Nr. 6440, 6441, 6442, 6443, 6445 und 6442G.
Schraubbock nicht unter Belastung verstellen!
Vorteil:
- Gewinde M10 an der Spindeloberseite zur Fixierung von Aufsatzelementen.
- Größere Spannhöhen sind durch den Aufbau mit Nr. 6442G und Nr. 6415 zu errreichen.
- Grundplatte mit geschlossenen Langlöchern zur Befestigung auf dem Maschinentisch. Kann somit zusätzlich auch bei rotierenden Spannaufgaben eingesetzt werden.
| Bestell-Nr. | 72660 |
|---|---|
| Produkttyp | Schraubbock |
| Min. Höhe [mm] | 710 |
| Max. Höhe [mm] | 1250 |
| Max. Stützkraft [kN] | 40 |
| Gewicht | 18 Kg |
