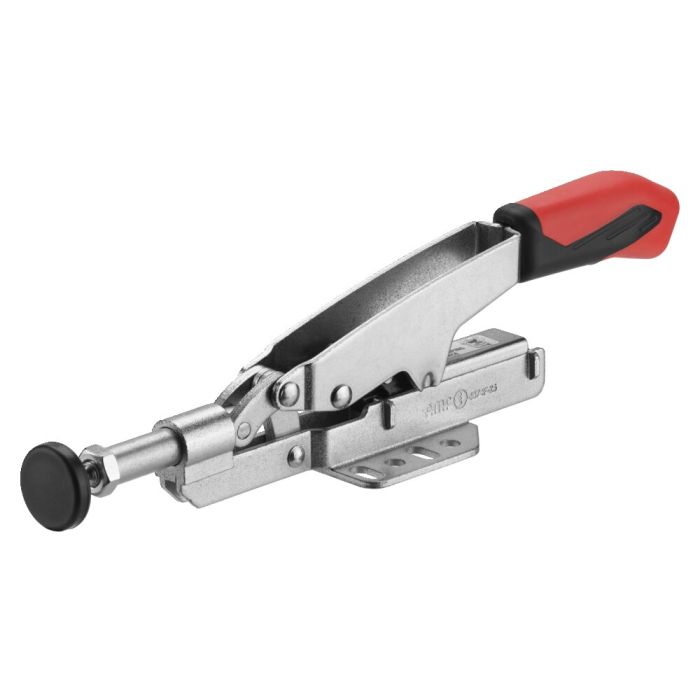

Schubstangenspanner mit variabler Spannweite

Mit waagrechtem Fuß, Größe 15, max. Spannkraft 2 kN, max. Hubausgleich 25 mm

Bestell-Nr.

560904

Bestell-Nr.	Größe	F1 [kN]	Automatischer Hubausgleich S [mm]	Maximaler Hubausgleich [mm]	Andrückschraube	Gewicht [g]
560904	15	2	8	25	M6 x 37	230
560905	25	3	13	35	M8 x 50	550

Bestell-Nr.	A	B	C	C1	D	D1	H	H1	H2	HW min.	HW max.	I	K	L	L1	M	M1	N	P
560904	8,5	52 - 69	26	-	5,5	5,5	16,8	58	145	13	25	M6	5,3	12,7	177	26 - 32	28	42,5	45
560905	11,8	72 - 98	25,4	25,4	6,5	6,5	23,2	71	207	16	35	M8	6,3	12,7	256	32 - 44	38	57	63,5

CAD

Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.

Bereich	Sprache	Dateiname	Dateityp	Größe

Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
