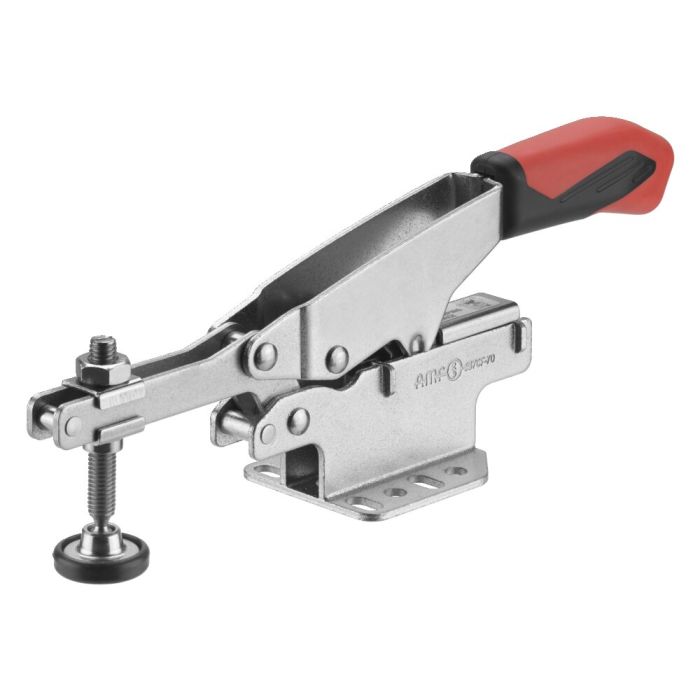

Waagrechtspanner mit variabler Spannhöhe

Mit offenem Haltearm und waagrechtem Fuß, Größe 20, max. Spannkraft 2 kN, max. Höhenausgleich 35 mm

Bestell-Nr.

560895

Bestell-Nr.	Größe	F1 [kN]	Automatischer Höhenausgleich S [mm]	Maximaler Höhenausgleich [mm]	Andrückschraube	Gewicht [g]
560895	20	2	20	35	M6 x 49	345
560896	50	3	35	40	M8 x 50	520
560897	70	3	35	60	M8 x 66	575

Mehr Informationen
Bestell-Nr.	560895
Produkttyp	Waagrechtspanner
Max. Spannkraft [kN]	2
Größe Schnellspanner	20
Material	Stahl, verzinkt
Fußausrichtung	Horizontal
Grifffarbe	Rot
Gewicht	345 g
maximaler <br>Höhenausgleich	35 mm

CAD

Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.

Bereich	Sprache	Dateiname	Dateityp	Größe

Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.

Ähnliche Produkte

Waagrechtspanner mit rotem Handgriff Nr. 93005 Mit offenem Haltearm und waagrechtem Fuß, Größe 0, max. Spannkraft 0,4 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Schubstangenspanner mit variabler Spannweite Nr. 560904 Mit waagrechtem Fuß, Größe 15, max. Spannkraft 2 kN, max. Hubausgleich 25 mm

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:

Bestell-Nr.	A	B	C	C1	D	D1	E	F	H	H1	H2	HW min.	HW max.	I	K	L	L1	M	M1	N	P	α
560895	6,1	63	26	-	5,5	5,5	22	26	27	70	121	-7	11	10	5,3	12,7	184	26 - 32	28	42,5	45	82 °
560896	8,4	104	25,4	25,4	6,5	6,5	35,2	22,2	23	72	174	-8,9	1,5	13	6,3	12,7	261	32 - 44	38	57	63,5	82 °
560897	8,5	104	25,4	25,4	6,5	6,5	35	50	41	90	174	-6,6	19,7	13	6,3	12,7	261	32 - 44	38	57	63,5	82 °
