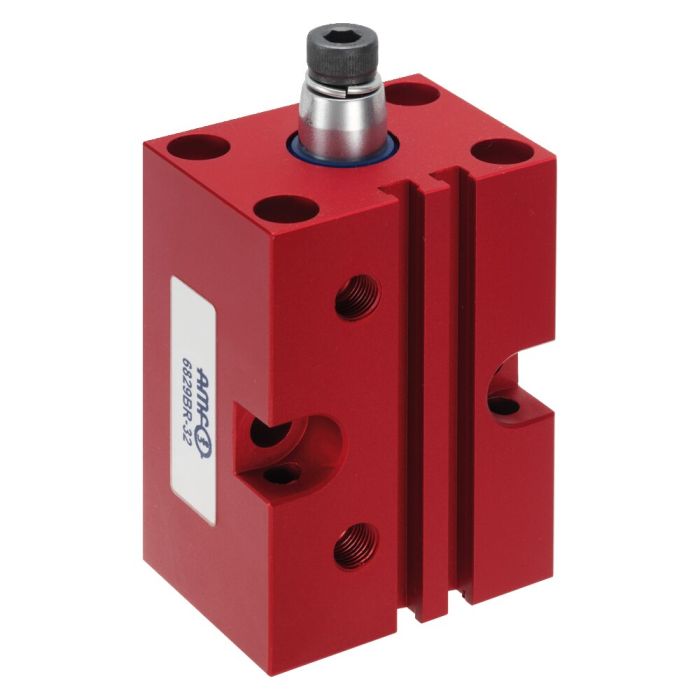

Schwenkspanner, pneumatisch, Blockversion

Größe 16, max. Spannkraft 0,06 kN, links schwenkend

Bestell-Nr.

91405

doppelt wirkend.
Kolbenstange nicht rostend, poliert. Grundkörper aus Aluminium, eloxiert. Verschleißfeste Oberfläche durch HART-COAT®-Beschichtung. Magnetkolben für Endlagenabfrage. Einschließlich Schraube und Federring zum leichteren Voreinstellen der Spannarmposition.

Befestigungsmöglichkeiten:
- durch Querloch seitlich nach vorne oder hinten
- von oben mit langen Zylinderschrauben ISO 4762 (DIN 912)
- von unten in Gewindelöcher

Zubehör (nicht im Lieferumfang enthalten):
- Spannarm Nr. 6829SP
- Andrückschraube Nr. 6880

Produktvarianten

Bestell-Nr.	Größe	rechts schwenkend	links schwenkend	F3 [kN]	Anschlussgewinde für Andrückschraube	Gewicht [g]
91397	12	-	✓	0,03	M 4	200
91405	16	-	✓	0,06	M 4	300
91413	20	-	✓	0,08	M 6	400
91421	25	-	✓	0,17	M 6	600
91439	32	-	✓	0,27	M 8	800
91447	40	-	✓	0,45	M 8	920
91454	50	-	✓	0,70	M12	1000
91462	63	-	✓	1,10	M12	1150
91496	12	✓	-	0,03	M 4	200
91504	16	✓	-	0,06	M 4	300
91512	20	✓	-	0,08	M 6	400
91520	25	✓	-	0,17	M 6	600
91538	32	✓	-	0,27	M 8	800
91546	40	✓	-	0,45	M 8	920
91553	50	✓	-	0,70	M12	1000
91561	63	✓	-	1,10	M12	1150

Bestell-Nr.	C	ØD2	D3	ØD4	E	F	H	H1	H2	H3	H4	H5	H7	H8	I	K	M	M1	N	O	P	R	T8	ØW	Kolben-Ø	Y Spannhub*	Hub
91397	-	4,3	M 5	4,3	25	35	76	105	70	15	26	21	11	51	12	10	31	20	40	M 5	24	M 5	5	8	12	8,5	17,5
91405	-	4,3	M 5	4,3	30	41	76	105	70	15	26	21	11	51	12	13	31	21	42	M 5	28	M 5	4,5	8	16	8,5	17,5
91413	20	5,5	M 6	5,5	35	48	80	125	74	20	24	22	17	44,5	16	5	36	11,5	46	M 8	30	M 5	4,5	12	20	14	27
91421	20	6,5	M 8	8,5	35	50	83	125	78	20	32	-	17	44,5	16	7,5	40	17	55	M 8	35	M 5	5	14	25	14	27
91439	30	6,5	M 8	8,5	40	60	96	145	90	20	43	-	22	50	19	7,5	45	18	60	M 8	45	G1/8	6,5	16	32	15,5	30
91447	37	8,5	M10	8,5	45,5	70	96	145	90	25	40	-	20	52	19	9	52	22	70	M 8	55	G1/8	8	16	40	15,5	30
91454	46	8,5	M10	10,5	49	80	106	162	100	30	45	-	25	53,5	25	9,5	66	25	85	M10	65	G1/8	6,5	20	50	15	31
91462	60	10,5	M12	10,5	52,5	90	106	162	100	30	36	-	28	53	25	10	80	30	100	M10	80	G1/8	8,5	20	63	15	31
91496	-	4,3	M 5	4,3	25	35	76	105	70	15	26	21	11	51	12	10	31	20	40	M 5	24	M 5	5	8	12	8,5	17,5
91504	-	4,3	M 5	4,3	30	41	76	105	70	15	26	21	11	51	12	13	31	21	42	M 5	28	M 5	4,5	8	16	8,5	17,5
91512	20	5,5	M 6	5,5	35	48	80	125	74	20	24	22	17	44,5	16	5	36	11,5	46	M 8	30	M 5	4,5	12	20	14	27
91520	20	6,5	M 8	8,5	35	50	83	125	78	20	32	-	17	44,5	16	7,5	40	17	55	M 8	35	M 5	5	14	25	14	27
91538	30	6,5	M 8	8,5	40	60	96	145	90	20	43	-	22	50	19	7,5	45	18	60	M 8	45	G1/8	6,5	16	32	15,5	30
91546	37	8,5	M10	8,5	45,5	70	96	145	90	25	40	-	20	52	19	9	52	22	70	M 8	55	G1/8	8	16	40	15,5	30
91553	46	8,5	M10	10,5	49	80	106	162	100	30	45	-	25	53,5	25	9,5	66	25	85	M10	65	G1/8	6,5	20	50	15	31
91561	60	10,5	M12	10,5	52,5	90	106	162	100	30	36	-	28	53	25	10	80	30	100	M10	80	G1/8	8,5	20	63	15	31

Details

Hinweis:
Passende Näherungsschalter für Endlagenabfrage sind unter der Bestell-Nr. 392241 erhältlich. Ausführung: PUR-Kabel 0,3 m mit M8-Steckverbindung und drehbarer Rändelmutter.
Schaltfunktion: Schließer. Ausgang: PNP. Nur mit geölter Luft zu betreiben.

F3 = bei 6 bar max. zulässigem Betriebsdruck

* Die Spannelemente dürfen nur innerhalb des Spannhubes Y belastet werden.

Technische Spezifikation

Mehr Informationen
Bestell-Nr.	91405
Produkttyp	Schwenkspanner
Max. Spannkraft [kN]	0.06
Größe Schnellspanner	16
Material	Aluminium, eloxiert
Schwenkrichtung	Links schwenkend
Gewicht	300 g
