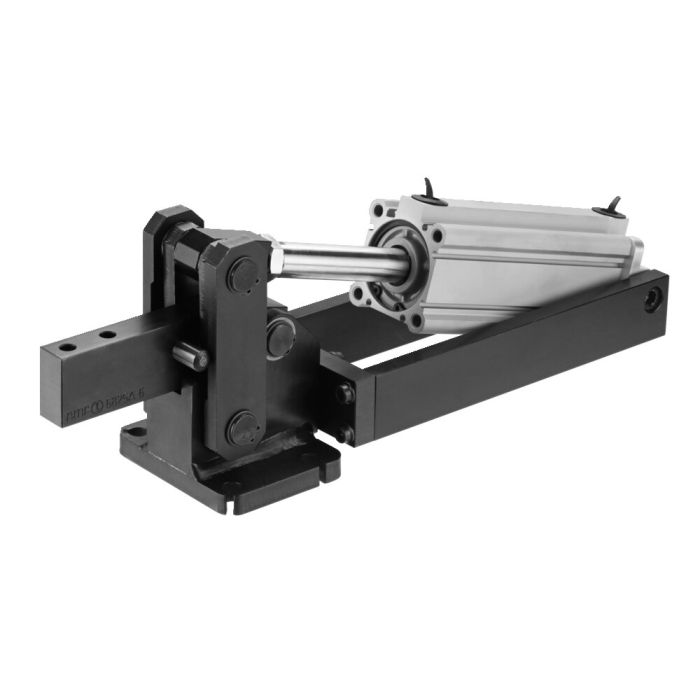

Schwerer Pneumatikspanner
Anwendung:
Diese Pneumatikspanner sind in Maschinenbauqualität ausgeführt und eignen sich zum Einbau in Transferstraßen und Sondermaschinen. Öffnungs- und Spannposition des Spanners kann elektrisch überwacht und somit in automatische Fertigungsabläufe integriert werden.
Hinweis:
Dieser Pneumatikspanner ist auch hydraulisch betrieben unter Artikel-Nr. 6960C lieferbar. Fordern Sie bei Bedarf unseren Katalog "Hydraulische Spanntechnik" an.
Passende Näherungsschalter für Endlagenabfrage sind unter der Bestell-Nr. 392241 erhältlich. Ausführung: PUR-Kabel 0,3 m mit M8-Steckverbindung und drehbarer Rändelmutter.
Schaltfunktion: Schließer.
Ausgang: PNP.
F3 bzw. F4 = max. erreichbare Spannkräfte bei 6 bar.
Vn = Luftverbrauch je Doppelhub in dm³ bei 6 bar.
| Bestell-Nr. | 559771 |
|---|---|
| Produkttyp | Senkrechtspanner |
| Max. Spannkraft [kN] | 30 |
| Größe Schnellspanner | 8 |
| Material | Stahl, brüniert |
| Besondere Merkmale | Schwere Ausführung |
| Gewicht | 12785 g |
