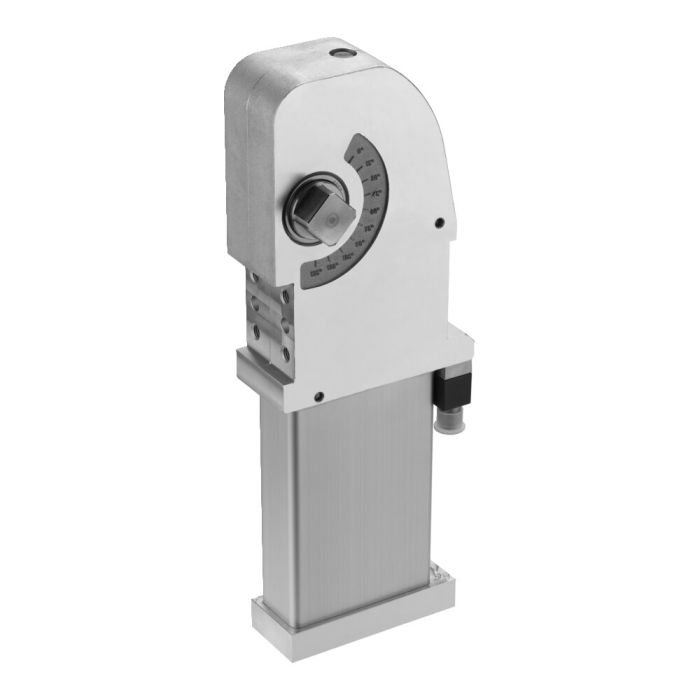

Schwerer Pneumatikspanner

Größe 63, Spannmoment bei 5 bar 380 Nm, max. Haltemoment 1500 Nm

Bestell-Nr.

565866

Produktvarianten

Bestell-Nr.	Größe	Spannmoment bei 5 bar [Nm]	Haltemoment max. [Nm]	Gewicht [kg]
565864	40	120	380	2,0
565865	50	160	800	3,6
565866	63	380	1500	4,8

Details

Anwendung:
Diese Pneumatikspanner eignen sich zum Einsatz in Transferstraßen und Sondermaschinen. Öffnungs- und Spannposition des Spanners können elektrisch überwacht und somit in automatische Fertigungsabläufe integriert werden.

* Toleranz für Stiftbohrungen ±0,02 mm, für Gewindebohrungen ±0,1 mm.

Technische Spezifikation

Mehr Informationen
Bestell-Nr.	565866
Produkttyp	Senkrechtspanner
Größe Schnellspanner	63
Material	Aluminium
Besondere Merkmale	Schwere Ausführung
Gewicht	4,8 Kg

CAD

Downloads

Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.

Bereich	Sprache	Dateiname	Dateityp	Größe

Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.

Ähnliche Produkte

Schwerer Senkrechtspanner Nr. 91314 Mit waagrechtem Fuß, Größe 2, max. Spannkraft 2,5 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Pneumatikspanner Nr. 559791 Größe 0, max. Spannkraft 0,7 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Pneumatikspanner Nr. 555061 Größe 1, max. Spannkraft 1,1 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Pneumatikspanner Nr. 555065 Größe 2, max. Spannkraft 1,2 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Schwerer Pneumatikspanner Nr. 92106 Größe 0, max. Spannkraft 1 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Schwerer Pneumatikspanner Nr. 559769 Größe 4, max. Spannkraft 9 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Hebelspanner, pneumatisch, Flanschversion Nr. 562505 Mit Sensornut und Magnetkolben für Endlagenabfrage, Größe 25, max. Spannkraft 0,23 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Hebelspanner, pneumatisch, Flanschversion Nr. 569830 Mit absenkbarem Spannarm, Sensornut und Magnetkolben für Endlagenabfrage, Größe 25, max. Spannkraft 0,2 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Pneumatikspanner, doppeltwirkend Nr. 567170 Mini-Ausführung in Blockversion, Größe 10, Spannmoment bei 5 bar 2,5 Nm, max. Haltemoment 8 Nm

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Schwerer Pneumatikspanner Nr. 559772 Größe 4, max. Spannkraft 9 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Schwenkspanner, pneumatisch, Flanschversion Nr. 560012 Größe 12, max. Spannkraft 0,03 kN, rechts schwenkend

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:

Bestell-Nr.	B	C	C1*	C2	C3	C4	C5	C6	C7	C8	C9	ØD H7	ØD1 H7	G	G1	G2	H ±0,2	H1	H2	H3	H4 +0,1	H5	H6	H7 N9	I ±0,1	L	L1 -0,5	L2	L3	N*	N1*	N2 ±0,05	N3 ±0,05	N4 ±0,05	N5*	N6 ±0,1	N7 ±0,05	N8*	S h9	T	T1	T2	T3	Kolben-Ø
565864	117	62,5	60	19	4	4	8,5	83	28	44,5	3,5	6	6	M6	M6	G1/8	40,5	278	121	30,5	40	25	56	8	22	54	33	36	50	35	25	38,5	12	12	25	7,5	20	35	16	9	8	12	8	40
565865	144	82	93	10,5	6,5	4,5	4,5	108	50	54	-	-	8	-	M8	G1/8	51,5	286	149,5	16,5	55	36,5	58	-	28	69	45	48	48	-	-	-	-	-	32	11	27	30	19	-	-	12	12	50
565866	144	106	93	11	6,5	5	17	109	53	63,5	-	-	8	-	M8	G1/4	51,5	329	158,5	16,5	55	36,5	67	-	28	79	48	43	48	-	-	-	-	-	32	11	27	30	22	-	-	12	12	63
