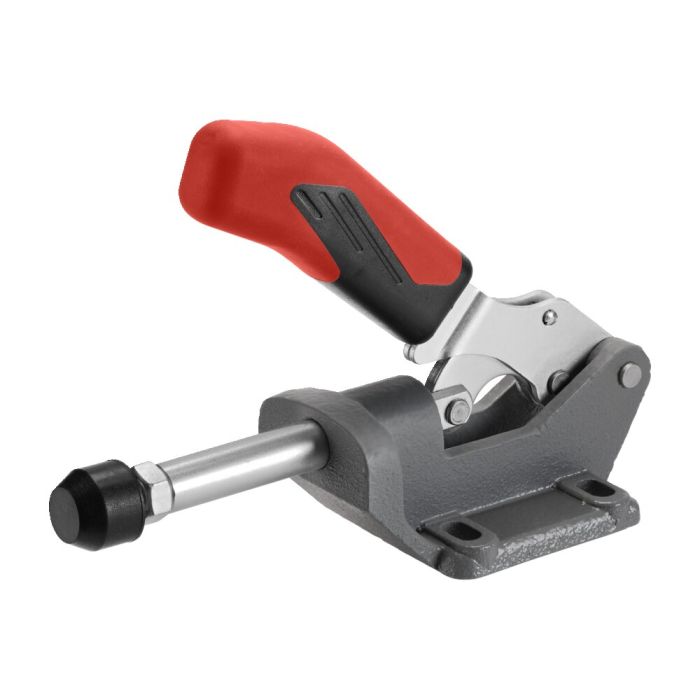

Schwerer Schubstangenspanner mit rotem Handgriff

Druck- und Zugspanner, Größe 5, max. Spannkraft 10 kN

Bestell-Nr.

94250

Druck- und Zugspanner.
(Schubstange und Handhebel gleichlaufend). Schwere Ausführung mit langer Schubstangenführung. Grundkörper aus Temperguss, lackiert. Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert. Niete aus nicht rostendem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen. Lagerstellen gefettet.
Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente.
Komplett mit vergüteter, verzinkter Andrückschraube Nr. 6880.

Produktvarianten

Bestell-Nr.	Größe	F1 [kN]	F2 [kN]	Andrückschraube	Gewicht [g]
94235	3	4	4	M 8x35	540
94250	5	10	10	M12x50	1115
94276	7	25	25	M12x50	2840

Bestell-Nr.	A	B min.	B max.	C	D	E	H	H1	Hub	HW min.	HW max.	K	L1	L2	M	N	P
94235	12	40	72	41	6,5	30	30	116,0	32	22	35	28	139	135	36-44	60	95
94250	16	58	98	41	8,5	50	38	137,5	40	30	50	45	174	156	41-50	71	121
94276	22	59	105	70	11,0	50	55	179,0	50	30	50	45	218	192	57-65	93	158

Technische Spezifikation

Mehr Informationen
Bestell-Nr.	94250
Produkttyp	Schubstangenspanner
Max. Spannkraft [kN]	10
Größe Schnellspanner	5
Material	Temperguss, lackiert
Grifffarbe	Rot
Gewicht	1115 g

CAD

Downloads

Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.

Bereich	Sprache	Dateiname	Dateityp	Größe

Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
