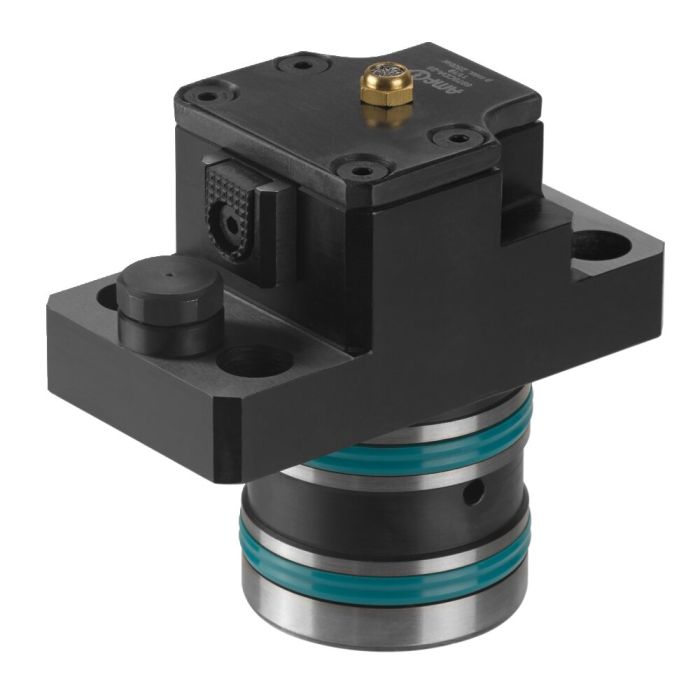

Seitenspannelement mit Auflage

Ausführung:
Gehäuse aus Stahl, brüniert. Spannschieber gehärtet. Ausrichtung durch Zylinderstift. Integrierte Auflagekontrolle und Spannbacke geriffelt. Ölzufuhr über Ölkanal im Vorrichtungskörper.

Anwendung:
Zum Spannen von Werkstücken in linearer Richtung. Kompakte Bauform durch integrierte Auflage und Auflagekontrolle. In der Auflage ist standardmäßig eine Luft-Auflagekontrolle, die bei Bedarf angeschlossen werden kann. Die Auflagenhöhe kann durch Abstimmscheiben der Werkstückhöhe angepasst werden.

Merkmal:
Hohe Flexibilität durch individuell gestaltbare und austauschbare Spannbacken.

Hinweis:
Die Einbaubohrung muss gratfrei ausgebildet sein. Bei der Montage müssen Dichtungen und Gehäuse eingefettet werden. Vermeidung von Spänenestern durch gebohrte Ölkanäle.
