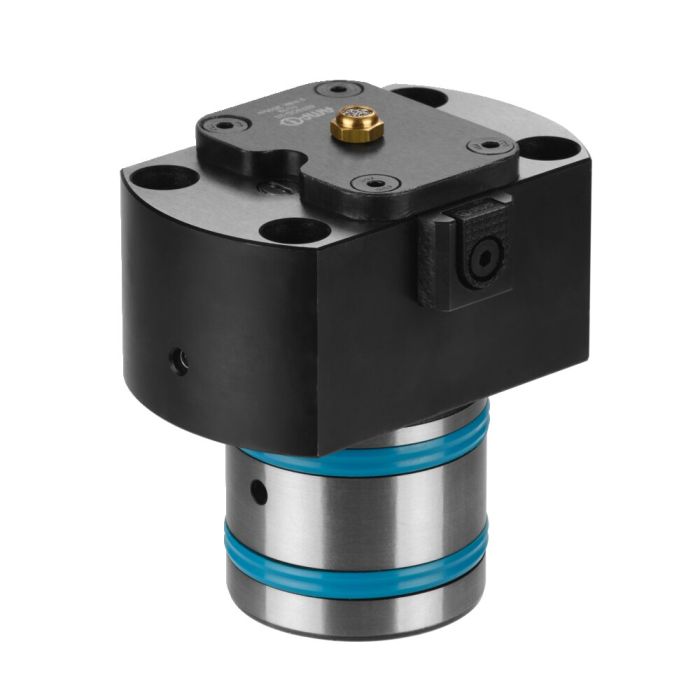

Seitenspannelement ohne Auflage
Ausführung:
Gehäuse aus Stahl, brüniert. Spannschieber gehärtet. Integrierte Volumenstromdrossel, Spannbacke geriffelt. Ölzufuhr über Ölkanal im Vorrichtungskörper.
Anwendung:
Zum Spannen von Werkstücken in linearer Richtung. Kompakte Bauform. Durch die einstellbare Volumenstromdrossel kann das Werkstück feinfühlig gespannt werden.
Merkmal:
Hohe Flexibilität durch individuell gestaltbare und austauschbare Spannbacken.
Hinweis:
Die Einbaubohrung muss gratfrei ausgebildet sein. Bei der Montage müssen Dichtungen und Gehäuse eingefettet werden. Vermeidung von Spänenestern durch gebohrte Ölkanäle.
| Bestell-Nr. | 562198 |
|---|---|
| Produkttyp | Seitenspannelemente |
| Max. Spannkraft [kN] | 27.5 |
| Max. Betriebsdruck [bar] | 250 |
| Betätigungsart | Doppelwirkend |
| Hub [mm] | 3 |
| Gewicht [g] | 1510 |
