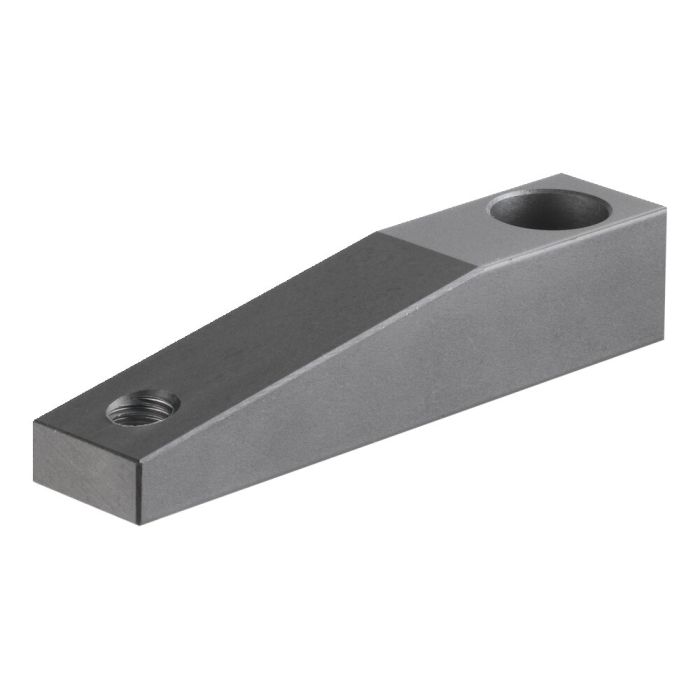

Spannarm
Größe 40, Gewinde M8, Länge 90 mm
Bestell-Nr.
93690
Hinweis:
Spannarmmontage:
1) Spannarm mit Federring und Schraube spielfrei anlegen.
2) Spannarm in Position drehen.
3) Spannarm mit Schraubenschlüssel festhalten und Schraube anziehen.
Spannarmdemontage:
1) Spannarm mit Schraubenschlüssel festhalten und Schraube lösen.
2) Spannarm mit leichten Schlägen (Kunststoffhammer) von unten von der Kolbenstange trennen.
Achtung: Keine seitlichen Schläge zulässig!
| Bestell-Nr. | 93690 |
|---|---|
| Produkttyp | Schwenkspanner |
| Größe Schnellspanner | 40 |
| Gewicht | 65 g |
Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.
| Bereich | Sprache | Dateiname | Dateityp | Größe |
|---|
Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
Passendes Zubehör
- Schwenkspanner, pneumatisch, Flanschversion Nr. 93500 Größe 40, max. Spannkraft 0,45 kN, rechts schwenkend
- Schwenkspanner, pneumatisch, Blockversion Nr. 91546 Größe 40, max. Spannkraft 0,45 kN, rechts schwenkend
- Schwenkspanner, pneumatisch, Einschraubversion Nr. 92825 Größe 40, max. Spannkraft 0,45 kN, rechts schwenkend
- Schwenkspanner mit Schweißschutz, pneumatisch Nr. 91611 Größe 40, max. Spannkraft 0,6 kN, rechts schwenkend
