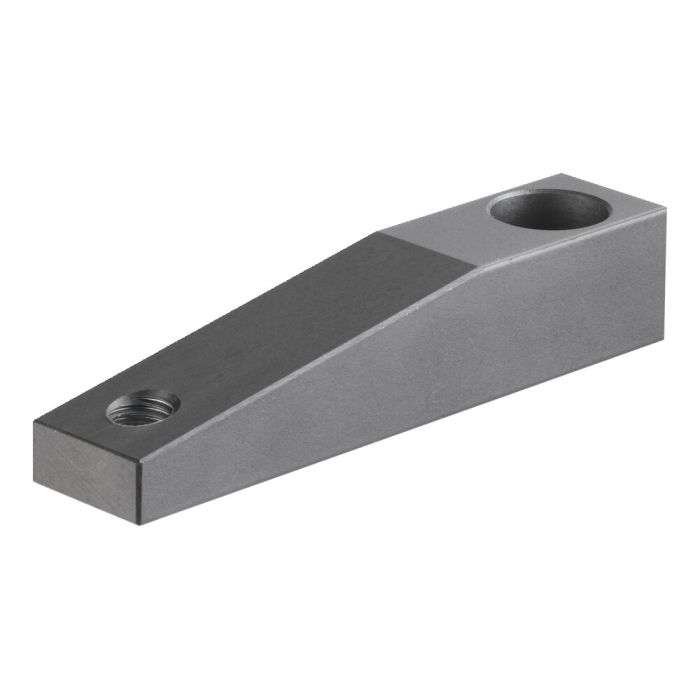

Spannarm
Größe 63, Gewinde M12, Länge 115 mm
Bestell-Nr.
93716
Hinweis:
Spannarmmontage:
1) Spannarm mit Federring und Schraube spielfrei anlegen.
2) Spannarm in Position drehen.
3) Spannarm mit Schraubenschlüssel festhalten und Schraube anziehen.
Spannarmdemontage:
1) Spannarm mit Schraubenschlüssel festhalten und Schraube lösen.
2) Spannarm mit leichten Schlägen (Kunststoffhammer) von unten von der Kolbenstange trennen.
Achtung: Keine seitlichen Schläge zulässig!
| Bestell-Nr. | 93716 |
|---|---|
| Produkttyp | Schwenkspanner |
| Größe Schnellspanner | 63 |
| Gewicht<br>[g] | 149 |
Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.
| Bereich | Sprache | Dateiname | Dateityp | Größe |
|---|
Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
Passendes Zubehör
- Schwenkspanner, pneumatisch, Flanschversion Nr. 93526 Größe 63, max. Spannkraft 1,1 kN, rechts schwenkend
- Schwenkspanner, pneumatisch, Blockversion Nr. 91561 Größe 63, max. Spannkraft 1,1 kN, rechts schwenkend
- Schwenkspanner, pneumatisch, Einschraubversion Nr. 92841 Größe 63, max. Spannkraft 1,1 kN, rechts schwenkend
- Schwenkspanner mit Schweißschutz, pneumatisch Nr. 91652 Größe 63, max. Spannkraft 1,4 kN, rechts schwenkend
