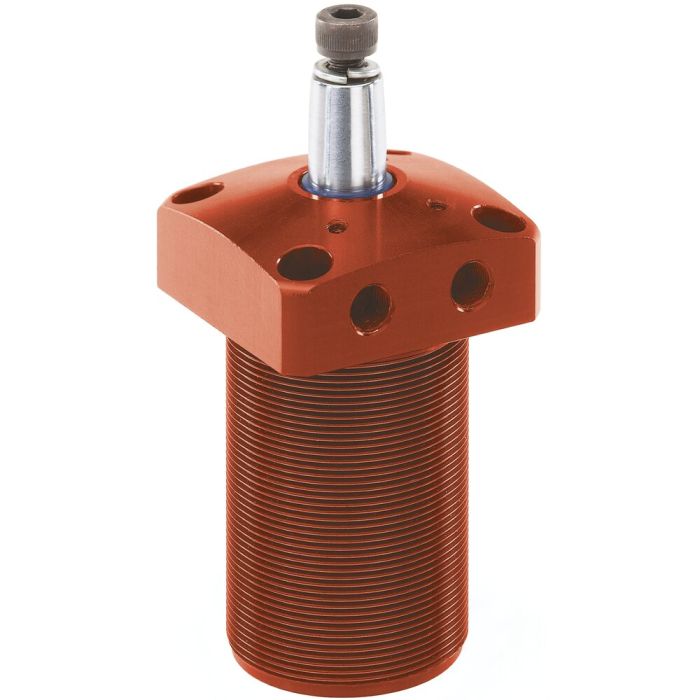

Schwenkspanner, pneumatisch, Flanschversion

Größe 63, max. Spannkraft 1,1 kN, rechts schwenkend

Bestell-Nr.

93526

doppelt wirkend.
Zum versenkten Einbau in Vorrichtungen. Beide Druckluftanschlüsse befinden sich im Flansch. Kolbenstange nicht rostend, poliert. Grundkörper aus Aluminium, eloxiert. Verschleißfeste Oberfläche durch HART-COAT®-Beschichtung. Einschließlich Schraube und Federring zum leichteren Voreinstellen der Spannarmposition.

Befestigungsmöglichkeiten:
- von oben mit Zylinderschrauben durch den Flansch
- von unten mit Nutmutter gegen Vorrichtung und Flansch klemmend
- von oben mit Nutmutter gegen die Vorrichtung klemmend

Zubehör (nicht im Lieferumfang enthalten):
- Spannarm Nr. 6829SP
- Nutmutter Nr. 6829N
- Andrückschraube Nr. 6880

Produktvarianten

Bestell-Nr.	Größe	rechts schwenkend	links schwenkend	F3 [kN]	Anschlussgewinde für Andrückschraube	Gewicht [g]
560010	20	✓	-	0,08	M6	300
560011	16	✓	-	0,06	M4	180
560012	12	✓	-	0,03	M4	130
560018	12	-	✓	0,03	M4	130
560019	16	-	✓	0,06	M4	180
560020	20	-	✓	0,08	M6	300
93484	25	✓	-	0,17	M6	500
93492	32	✓	-	0,27	M8	650
93500	40	✓	-	0,45	M8	800
93518	50	✓	-	0,70	M12	920
93526	63	✓	-	1,10	M12	1080
93559	25	-	✓	0,17	M6	500
93567	32	-	✓	0,27	M8	650
93575	40	-	✓	0,45	M8	800
93583	50	-	✓	0,70	M12	920
93591	63	-	✓	1,10	M12	1080

Bestell-Nr.	ØD2	D3	E	F	G	G6	H	H1	H2	H3	H5	H6	I	M	O	P	R	ØW	Kolben-Ø	Y Spannhub*	Hub
560010	4,5	M35x1,5	27,5	48	30,5	14	26	107	65	20	10	9	16	41	M8	54	M5	12	20	15	27
560011	4,5	M30x1,5	23	41	26,5	12	25	105	50	20	11	9	12	36	M5	47	M5	8	16	8,5	17,5
560012	4,5	M25x1,5	18,7	35	23	10	25	105	50	20	11	9	12	33	M5	43	M5	8	12	8,6	17,6
560018	4,5	M25x1,5	18,7	35	23	10	25	105	50	20	11	9	12	33	M5	43	M5	8	12	8,6	17,6
560019	4,5	M30x1,5	23	41	26,5	12	25	105	50	20	11	9	12	36	M5	47	M5	8	16	8,5	17,5
560020	4,5	M35x1,5	27,5	48	30,5	14	26	107	65	20	10	9	16	41	M8	54	M5	12	20	15	27
93484	5,5	M40x1,5	25	50	37	23	30	135	62	25	15	11,5	16	50	M8	66	M5	14	25	13	26
93492	6,5	M50x1,5	30	60	45	23	30	152	73	25	13	10,5	19	60	M8	80	G1/8	16	32	14	28
93500	6,5	M55x1,5	37,5	70	50	26	30	152	73	25	13	10,5	19	65	M8	87	G1/8	16	40	16	30
93518	8,5	M65x1,5	42,5	80	58	32	30	164	80	25	11	10,5	25,5	75	M10	100	G1/8	20	50	16	32
93526	8,5	M80x1,5	45	90	70	35	30	164	80	25	11	10,5	25,5	90	M10	118	G1/8	20	63	14	30
93559	5,5	M40x1,5	25	50	37	23	30	135	62	25	15	11,5	16	50	M8	66	M5	14	25	13	26
93567	6,5	M50x1,5	30	60	45	23	30	152	73	25	13	10,5	19	60	M8	80	G1/8	16	32	14	28
93575	6,5	M55x1,5	37,5	70	50	26	30	152	73	25	13	10,5	19	65	M8	87	G1/8	16	40	16	30
93583	8,5	M65x1,5	42,5	80	58	32	30	164	80	25	11	10,5	25,5	75	M10	100	G1/8	20	50	16	32
93591	8,5	M80x1,5	45	90	70	35	30	164	80	25	11	10,5	25,5	90	M10	118	G1/8	20	63	14	30

Details

Hinweis:
Befestigungslöcher im Flansch sind gleich wie im Gewindeflansch Nr. 6829GF.
Nur mit geölter Luft zu betreiben.

F3 = bei 6 bar max. zulässigem Betriebsdruck

* Die Spannelemente dürfen nur innerhalb des Spannhubes Y belastet werden.

Technische Spezifikation

Mehr Informationen
Bestell-Nr.	93526
Produkttyp	Schwenkspanner
Max. Spannkraft [kN]	1.1
Größe Schnellspanner	63
Material	Aluminium, eloxiert
Schwenkrichtung	Rechts schwenkend
Gewicht	1080 g
