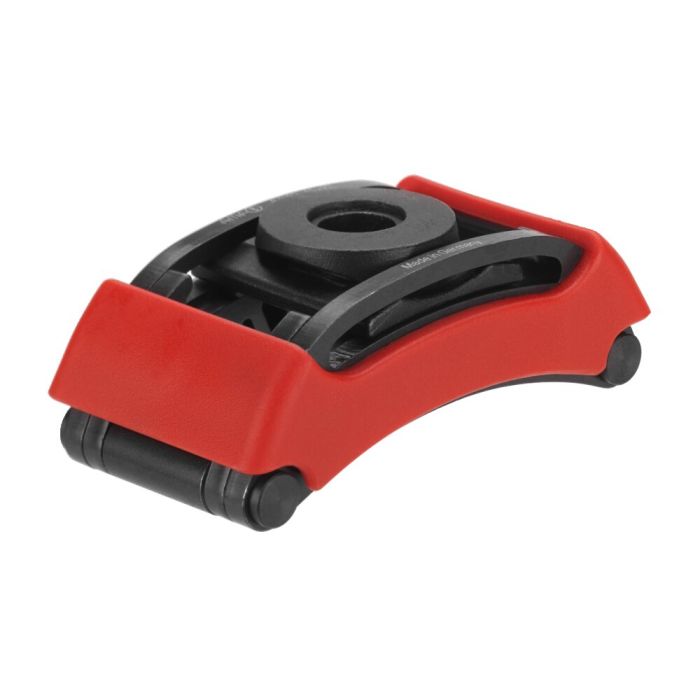

Spanneisen mit Kunststoffkappe
Anwendung:
Das Spanneisen wird bei allen Spannaufgaben, bei denen über T-Nuten, Nuten und Gewindebohrungen gespannt wird, eingesetzt.
Hinweis:
Zum Spannen können wahlweise Spannschrauben DIN 787, Stiftschrauben DIN 6379 und Zylinderschrauben ISO 4762 verwendet werden.
Zwischen Sechskantmutter und U-Stück ist unbedingt eine Unterlegscheibe DIN 6340 zu verwenden!
Vorteil:
Gewichtseinsparung durch die leichte Bauweise. Variable und schnelle Verstellmöglichkeit im Abstand zum Werkstück. Es sind keine weiteren Spannunterlagen zum Erreichen der benötigten Spannhöhe notwendig. Das U-Stück ist unverlierbar mit dem Spanneisen verbunden.
* abhängig von Nutentiefe nach DIN 650, sowie Einschraublänge der Mutter.
| Bestell-Nr. | 376921 |
|---|---|
| Spannschraube | Ohne Spannschraube |
| Spannschraube metr. [M] | 20, 22 |
| Min. Spannhöhe [mm] | 0 |
| Max. Spannhöhe [mm] | 65 |
| Gewicht | 1880 g |
