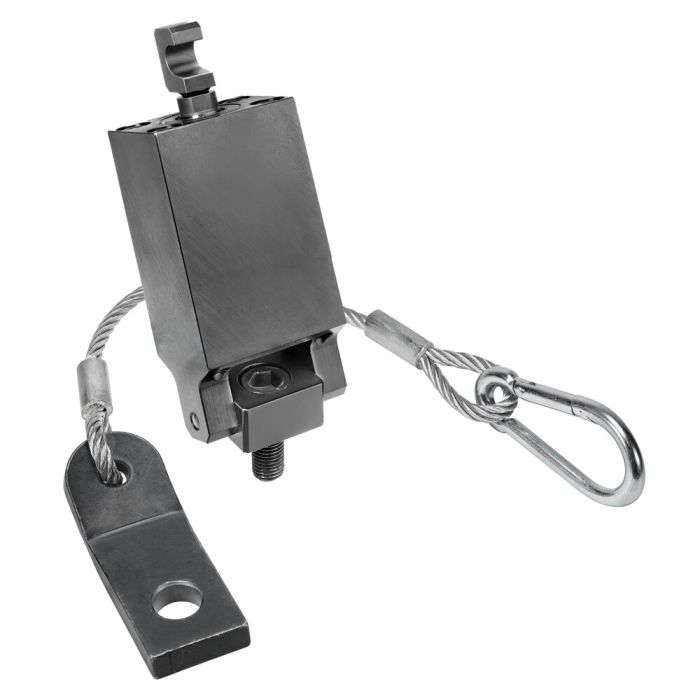

Spannhaken, hydraulisch
Ausführung:
Zylindermantel aus Stahl, brüniert. Kolben und Kolbenstange einsatzgehärtet und geschliffen. Abstreifer an der Kolbenstange. Kolbenstange mit Innengewinde. Ölzufuhr über Gewindeanschluss. Inklusive Sicherungssatz 6540KS.
Anwendung:
Zum Spannen von vorwiegend zylindrischen Teilen - sowohl auf dem Maschinentisch, als auch auf Aufspannplatten. Die Voreinstellung der Kettenlänge und der Spannkraft erfolgt am Gegenhalter mittels Rändelmutter. Anschließend wird der Spannhaken mit Hydraulikdruck beaufschlagt, um die Kette zu spannen. Die Kontrollmarkierung an der Kolbenstange markiert den max. Hub und zeigt, wie weit der Hydraulikzylinder ausgefahren ist.
Hinweis:
Bei der Befestigung in Nutenplatten den Befestigungssatz 6541-XX verwenden.
Befestigungsschraube Festigkeitsklasse 8.8.
Vorteil:
Gleichmäßige Druckverteilung verringert die Verformung des Werkstücks.
| Bestell-Nr. | 325373 |
|---|---|
| Max. Spannkraft [kN] | 13 |
| Max. Betriebsdruck [bar] | 400 |
| Betätigungsart | Einfachwirkend |
| Hub [mm] | 20 |
| Gewicht | 1430 g |
