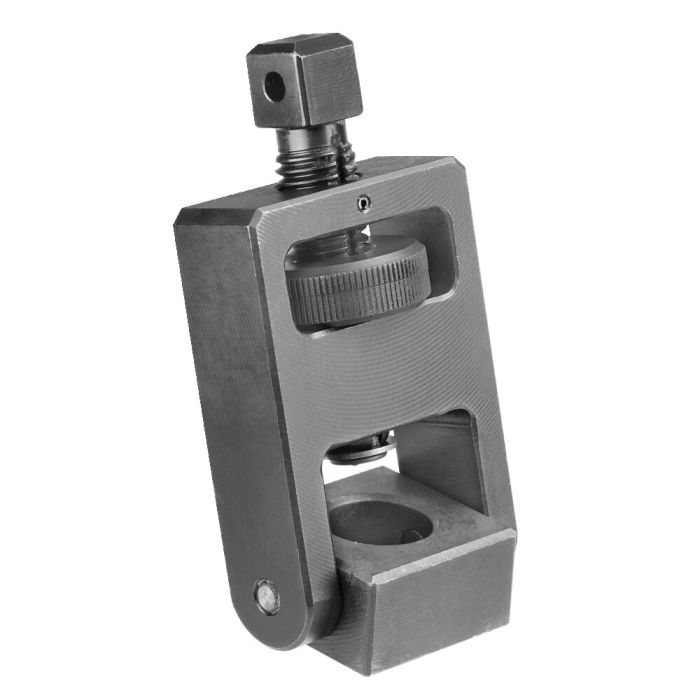

Gegenhalter

Größe 12, Nut 14, 16, 18

Bestell-Nr.

374710

Bestell-Nr.	Größe	Nut	Schraube G	S1 Hub [mm]	Max. erreichbare Spannkraft [kN]	Gewicht [g]
374710	12	14, 16, 18	M12	26,0	15	559
374728	16	18, 20, 22, 24	M16	37,0	40	1236
376632	24	28-36	M24	43,5	120	4145
376657	20	22-28	M20	43,5	75	4088

Bestell-Nr.	A	B	C	E1	F1	H1 min.	H1 max.
374710	34	34	18	50	22	83	108,0
374728	37	44	25	64	29	110	146,0
376632	58	64	41	91	48	166	209,0
376657	58	64	41	91	48	162	205,5

Hinweis:
Montage ausschließlich mit dem AMF Befestigungssatz 6541 für Gegenhalter.
